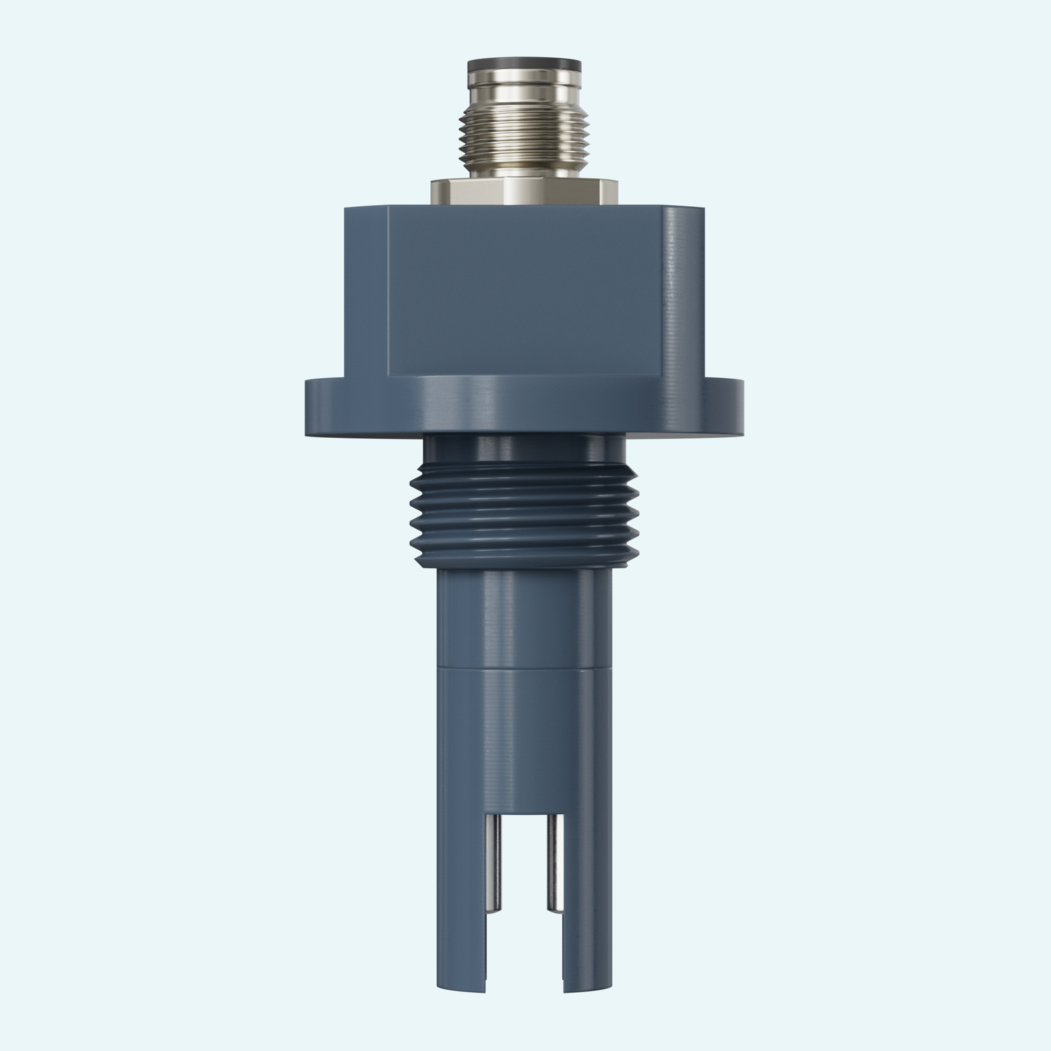

Niederohmiges Wasser (geringe Leitfähigkeit) in Rohrleitungssystemen erfordert eine Messzelle, die kleine Änderungen erfassen und sich sauber in die Installation integrieren lässt. Die LF2603 ist eine 2-Elektroden-Leitfähigkeits-Durchflusszelle für Reinstwasseranwendungen in Rohrleitungen mit Messbereichen von 0..20 µS/cm bis 0..100 µS/cm.
Eine Zellkonstante von C = 0,5 ± 3,5 % und eine integrierte Pt1000-Temperaturmessung nach DIN IEC751, Klasse A, unterstützen eine stabile Leitfähigkeitsauswertung direkt an der Messstelle. Elektroden aus Edelstahl und Prozesswerkstoff PVC-U nach DIN8061/8062 machen die Zelle geeignet für definierte, rohrbasierte Prozessinstallationen.

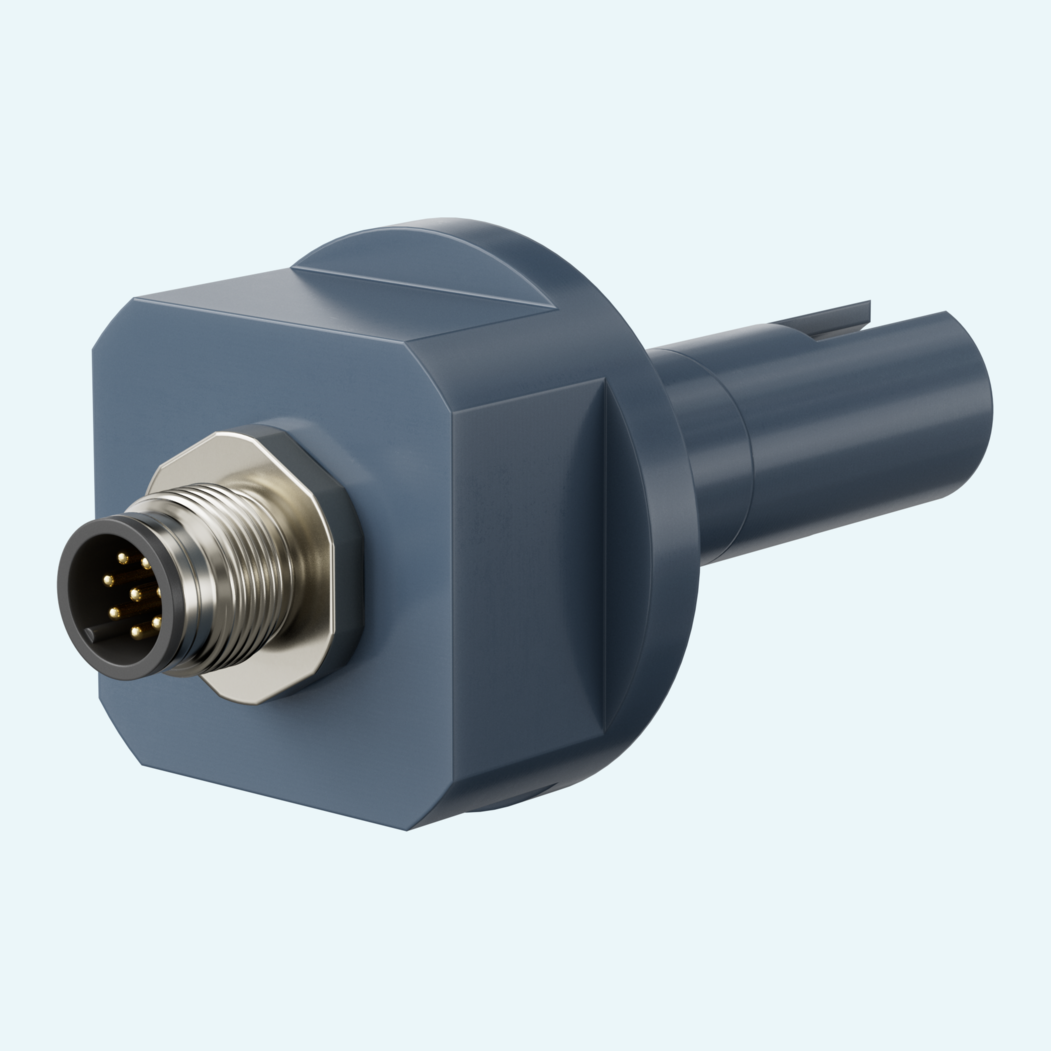

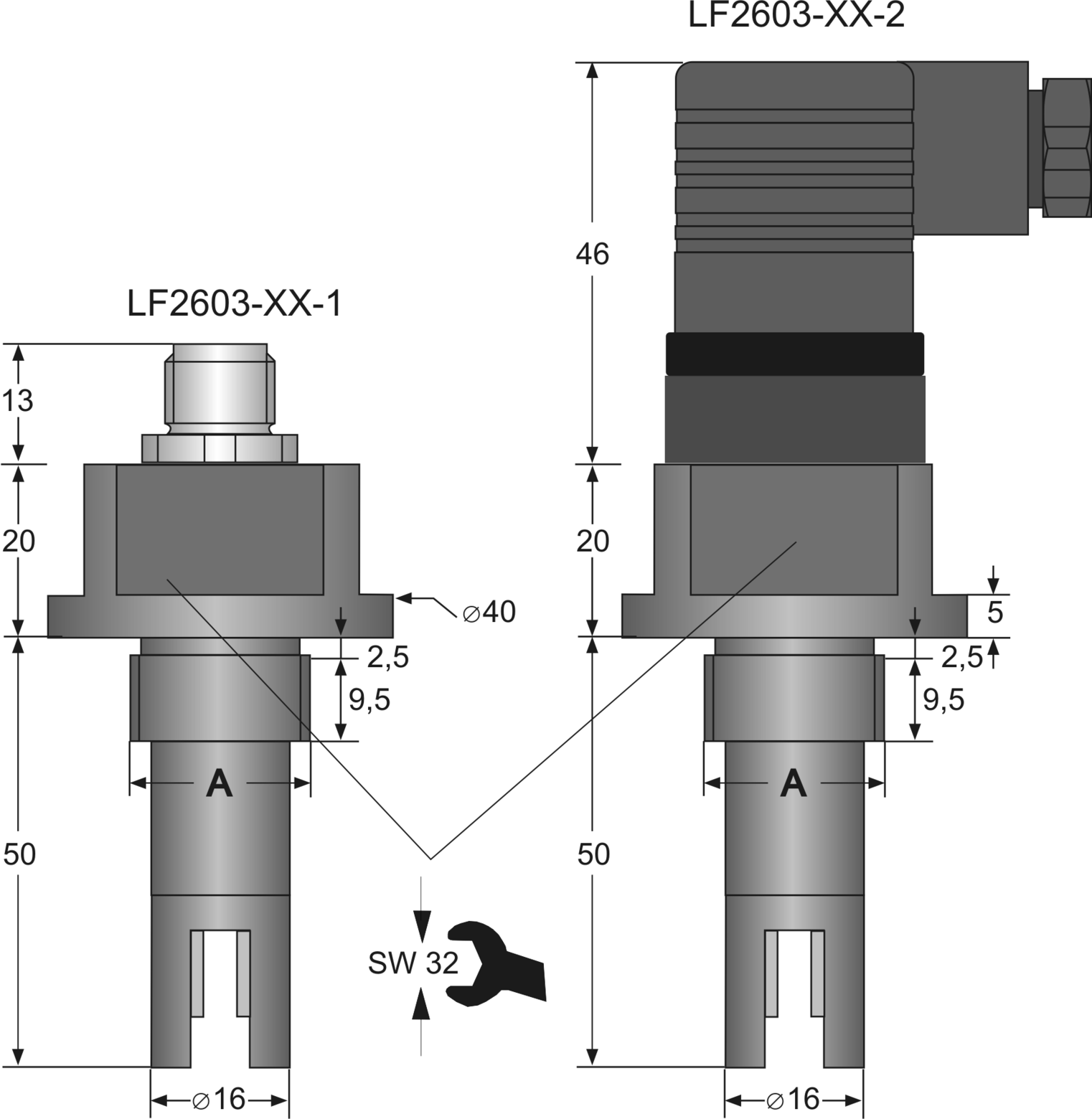

Für die praktische Integration bietet die LF2603 zylindrische oder konische Gewindeprozessanschlüsse in G ½ A, R ½, G ¾ A oder R ¾. Der elektrische Anschluss erfolgt über einen 4-poligen Winkelstecker nach EN 175301-803/A mit Schutzart IP65 oder einen 8-poligen M12x1-Rundsteckverbinder mit IP67.

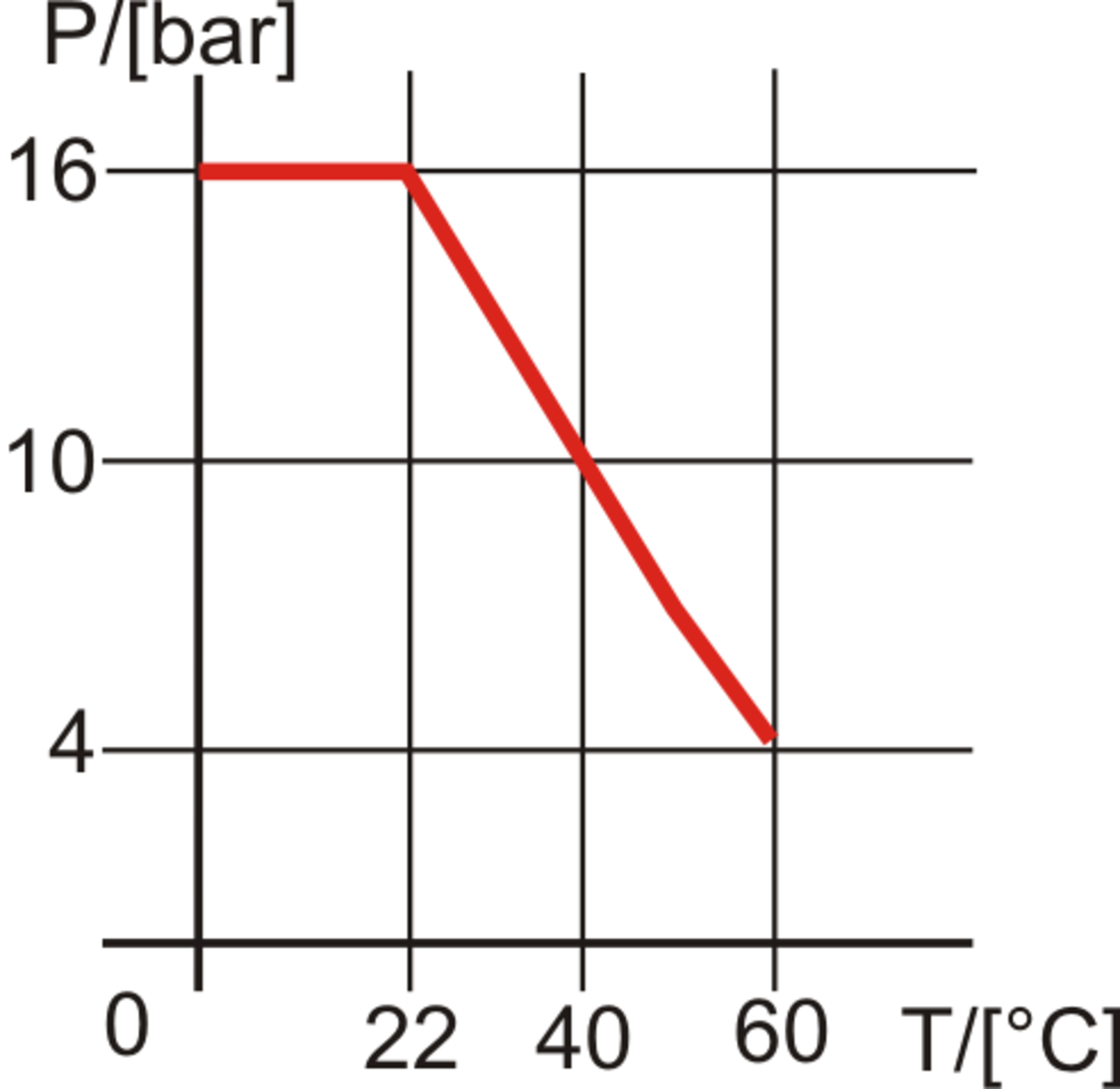

| Nenn-Druck |
16 bar max.
|
|---|---|
| Medientemperatur |
0...60 °C
|
| Zellkonstante |
0.5 1/cm ± 3,5 %, exakte Zellkonstante, angegeben auf dem Typenschild
|
|---|---|
| Leitfähigkeitsbereich, min. |
0...20 µS/cm
|
| Leitfähigkeitsbereich, max. |
0...100 µS/cm
|
| Temperatursensor |
Pt1000, Class A
|
| Schutzart der Klemmen |
IP67
|
|---|
| CE-Konformität |
Ja
|
|---|
| Medienberührte Teile |
Stainless Steel, PVC-U
|
|---|---|
| Anzugsmoment |
3 N·m max.
|
| Prozessanschluss |
Für Zyl. Einschraubgewinde G ½ A: G ½"A
Für Kon. Einschraubgewinde R ½: R ½" Für Zyl. Einschraubgewinde G ¾ A: G ¾"A Für Kon. Einschraubgewinde R ¾: R ¾" |
| Art des elektrischen Anschlusses |
Für 8-pol. Rundsteckverbinder M12x1 IP67: M12 8-pole circular connector
Für 4-pol. Winkelstecker: 4 pole angle plug |
|---|---|
| Material |
Für 8-pol. Rundsteckverbinder M12x1 IP67: Brass nickel-plated
Für [03] 8-pol. Rundsteckverbinder Edelstahl: Stainless Steel |
