Ölbehälter mit stark bewegter Oberfläche lassen sich oft nur schwer sauber überwachen, insbesondere in Kompressoren, Motorölwannen und Getrieben. Dieser kapazitive Füllstandtransmitter und -schalter wurde für diese Bedingungen entwickelt, arbeitet ohne bewegliche Teile und verfügt über einen programmierbaren Filter, der den gleitenden Mittelwert berechnet, um Schwankungen des Ausgangssignals zu reduzieren, ohne die Genauigkeit zu beeinträchtigen.
Das Messprinzip vergleicht den Ölstand mit einer Referenzstruktur am Ende der Sonde. Dies ermöglicht eine korrekte Füllstanderkennung nach Ölwechseln, einschließlich unterschiedlicher Viskosität, Temperaturverhalten oder Ölalterung, ohne Neukalibrierung. Es stehen Messbereiche von 200, 400 und 600 mm zur Verfügung, mit einer Messunsicherheit von \pm1 % vom Endwert und einer Reproduzierbarkeit von \pm1 mm.
Das Gerät vereint analoge Füllstandmessung, Schaltfunktion und optionale Temperaturüberwachung in einem kompakten Sensor. Es bietet einen Ausgang von 0...10 V oder 4...20 mA, einen kurzschlussfesten Push-Pull-Schaltausgang mit 100 mA und Schutzart IP67. Die Parameter lassen sich je nach erforderlicher Einstellung über einen USB-kompatiblen Konfigurator oder einen Magnetclip anpassen.
Der Sensor überwacht den Ölstand in Behältern mit stark bewegter Ölfläche, unter anderem in Kompressoren, Motorölwannen und Getrieben.

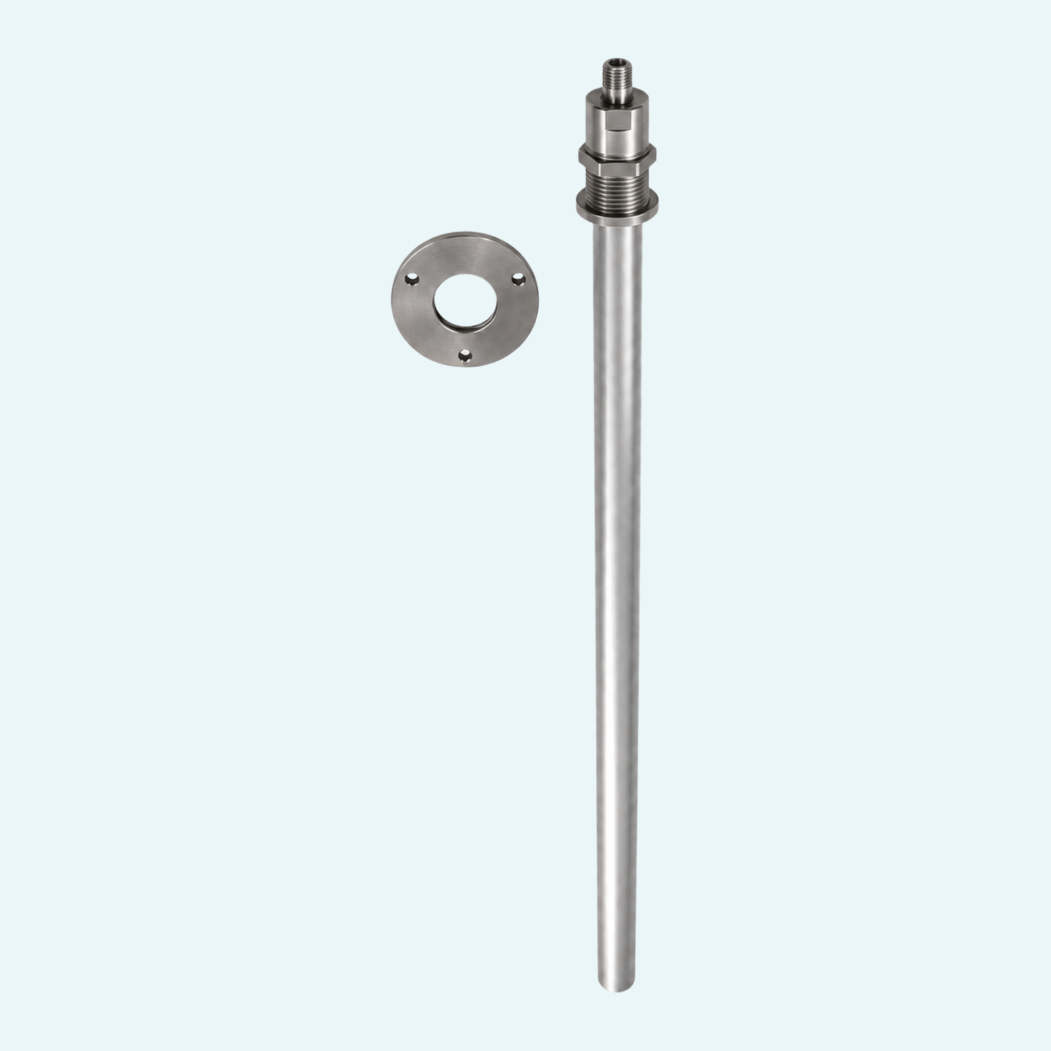

Das Gerät verfügt über ein G1-Gewinde mit zwei Befestigungsmuttern. Ein Anschraubflansch ist als Zubehör erhältlich, kundenspezifische Flansche sind auf Anfrage möglich.
Es sind Ausführungen als Minimum- und Maximum-Schalter erhältlich. Der Schaltausgang kann in Standard- oder invertierter Konfiguration geliefert werden.
Zu den Parametern können Filterzeit, Analogbereich, Einschaltverzögerung, Ausschaltverzögerung, Power-On-Verzögerung, fester Schaltausgang, Hysterese und Temperaturüberwachung gehören.
Eine gelbe LED ist von vier Seiten sichtbar und zeigt Öl im zulässigen Bereich, Warnung bei niedrigem Füllstand, Alarmzustand, Störungszustand und Schaltpunktprogrammierung an.
Das Gerät verwendet eine 18...30-V-DC-Versorgung und einen M12x1-Rundsteckverbinder mit 4 Polen. Eine geschirmte Verkabelung wird empfohlen.
Die Gewindeausführung kann direkt in eine G1"-Öffnung eingeschraubt oder mit den mitgelieferten Muttern in einer 34-mm-Bohrung befestigt werden. Die Flanschmontage erfordert eine geeignete Dichtfläche.
