Die kompakte Überwachung von Flüssigkeitsströmungen wird einfacher, wenn der Sensor schnell reagiert und das System nur gering belastet. Diese Messumformer-Familie misst Wasser und andere niedrigviskose, nicht aggressive Flüssigkeiten nach dem dynamischen Blendenprinzip und deckt Standardbereiche von 1...100 l/min sowie einen Kleinstmengenbereich von 0,4...6,0 l/min ab.
Eine dünne, federbelastete Edelstahl-Blende überspannt den gesamten Strömungsquerschnitt und lenkt mit der strömenden Flüssigkeit aus. Die integrierte Elektronik wandelt die erfasste Position in nutzbare Prozesssignale um, mit einer Genauigkeit von ±3 % vom Messwert und einem maximalen Druckverlust von 0,5 bar. Die Messbereichsdynamik von 1:100 unterstützt eine breite Durchflussvariation bei kompakter Installation.

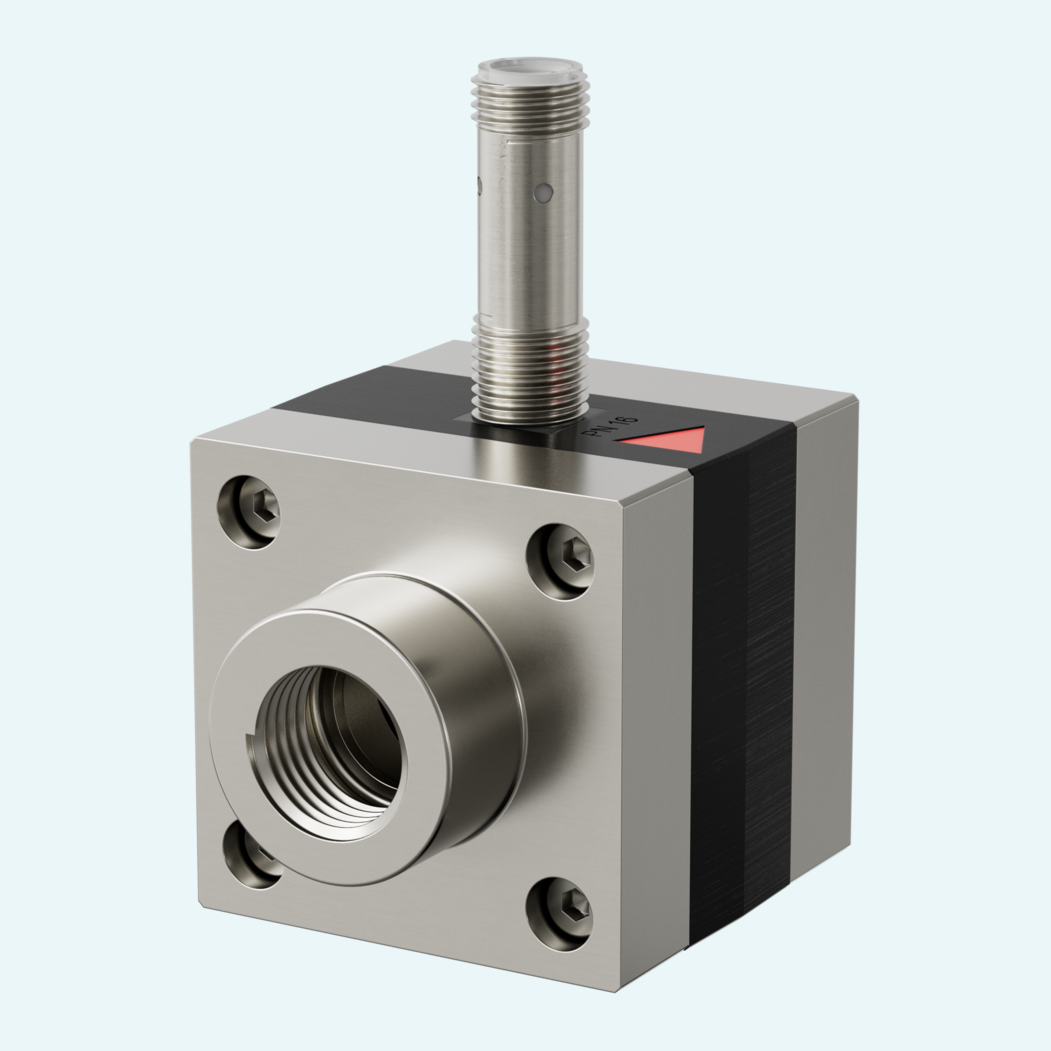

Die Familie passt sich durch Kunststoff- oder Vollmetallausführungen unterschiedlichen Systemanforderungen an. Kunststoffgehäuse unterstützen PN 16, während Vollmetallausführungen PN 100 erreichen und für Medientemperaturen bis +110 °C spezifiziert werden können. IO-Link, ein wählbarer Analogausgang und ein konfigurierbarer Push-Pull-Ausgang ermöglichen eine praxisgerechte Integration in Steuerungs- und Überwachungssysteme.
Eine federbelastete Edelstahl-Blende deckt den Strömungsquerschnitt ab und lenkt beim Durchfluss der Flüssigkeit gegen einen gekrümmten Anschlag aus.
Ein kunststoffumhüllter Magnet an der Blende ändert bei der Auslenkung sein Magnetfeld. Ein Sensor außerhalb der Durchflusskammer erfasst diese Änderung.
Der Messumformer ist für Wasser und andere niedrigviskose, nicht aggressive Flüssigkeiten in Nennweiten von DN 8...DN 25 ausgelegt.
Die Standardausführungen verfügen über G1/4...G1-Innengewinde. Außengewinde, Schlauchtüllen und weitere Anschlussarten sind optional oder auf Anfrage erhältlich.
Das Gehäuse ist in PPS, vernickeltem CW614N oder Edelstahl 1.4404 erhältlich, mit FKM-Dichtungen als Standard und EPDM- oder NBR-Alternativen.
Für Anwendungen mit Rückfluss oder Druckstößen kann ein Edelstahlanschlag den Kunststoff-Stützring ersetzen. Eine Rückflussmessung ist nicht möglich.
Für Messbereiche bis 6 l/min kann die Sensoranordnung so angepasst werden, dass Messungen ab 0,4 l/min möglich sind. Diese Option ist für Metallgehäuse nicht verfügbar.
Der Anschluss erfolgt über einen 4-poligen M12x1-Rundsteckverbinder. Die Versorgungsspannung beträgt 18...30 V DC.
