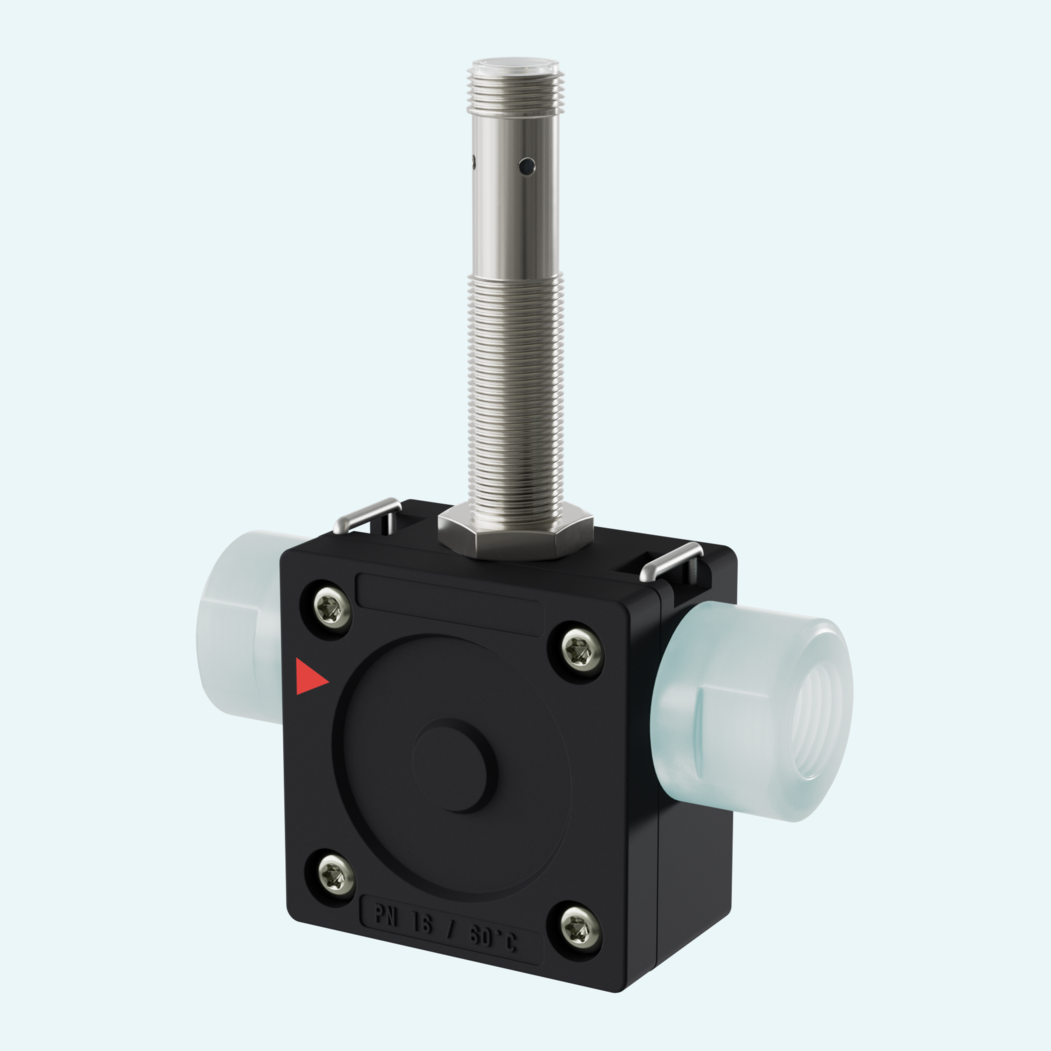

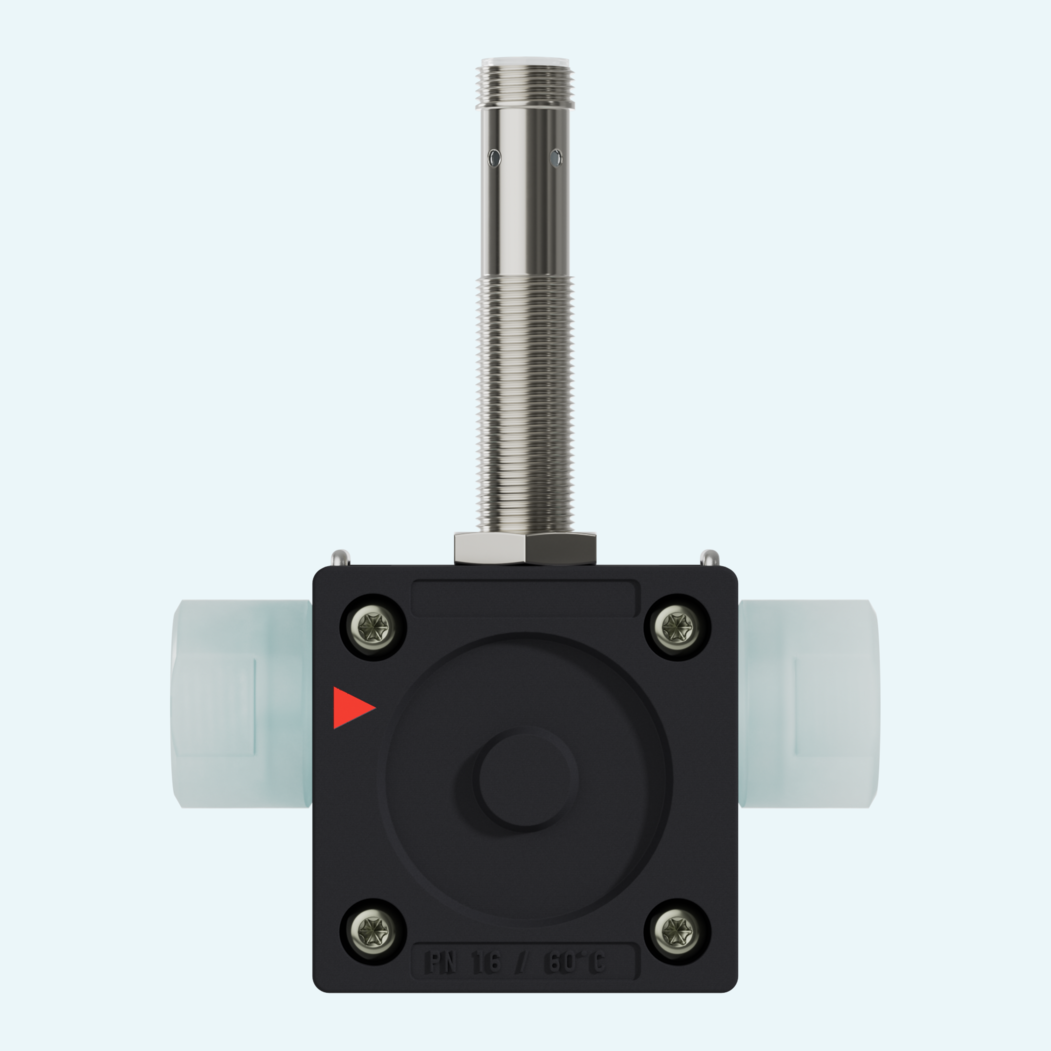

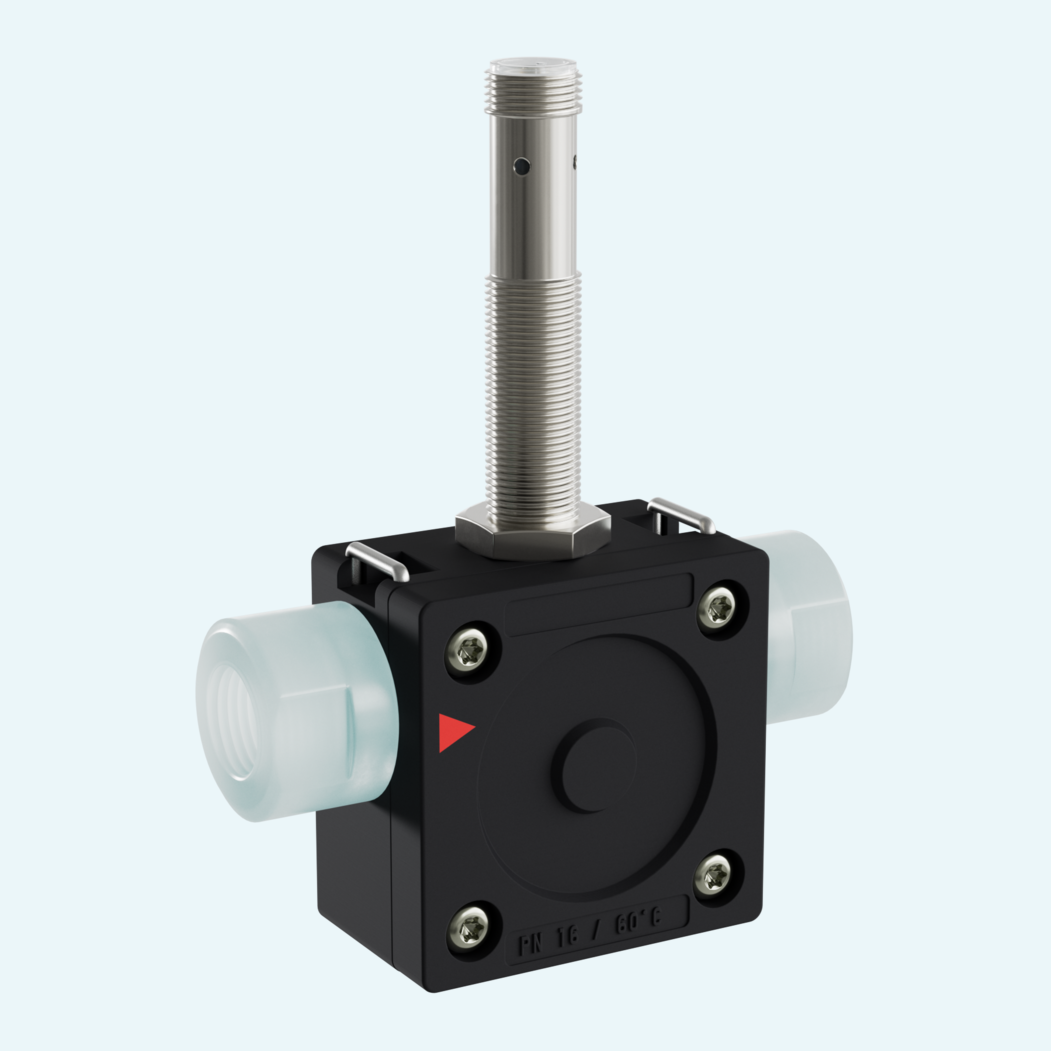

In kompakten Flüssigkeitssystemen muss sich die Durchflussmessung der Installation anpassen, statt die Installation zur Änderung zu zwingen. Dieser Durchflusstransmitter misst Wasser und andere niedrigviskose Flüssigkeiten von 0,1…100 l/min, benötigt keine Ein- oder Auslaufstrecken und verfügt über steckbare, drehbare Anschlüsse für eine schnellere Montage vor Ort.
Der zuverlässige Betrieb beruht auf einem bewährten Flügelradprinzip: Der Rotor aus PVDF trägt Metallklammern, die von einem außerhalb der Durchflusskammer angeordneten induktiven Sensor erfasst werden. Eine bruchfeste Keramikachse und Lager aus dem Spezialkunststoff Iglidur X sorgen für eine lange Lebensdauer, während das Gehäuse aus PPS bei Bedarf höherer Chemikalienbeständigkeit auch in PVDF ausgeführt werden kann.
Die Integration bleibt flexibel. IO-Link V1.1.3 ermöglicht die Konfiguration und das Auslesen der Messwerte, während wählbare Analogausgänge und ein konfigurierbarer Push-Pull-Transistorausgang den Einsatz als Grenzwertschalter, Frequenzausgang, Impulsausgang oder Vorwahlzähler-Signal unterstützen.
Das Medium treibt einen Rotor aus PVDF mit Metallklammern an. Ein außerhalb der Durchflusskammer montierter induktiver Sensor erfasst die Rotordrehzahl, die linear zur Durchflussrate ist.
Die integrierte Elektronik bietet wählbare Strom- oder Spannungsausgänge sowie einen Transistorausgang, der direkt am Gerät für verschiedene Signalfunktionen konfiguriert werden kann.
Der Sensor unterstützt IO-Link Revision V1.1.3 mit COM2-Bitrate, SIO-Modus, Blockparametrierung und Datenspeicherung.

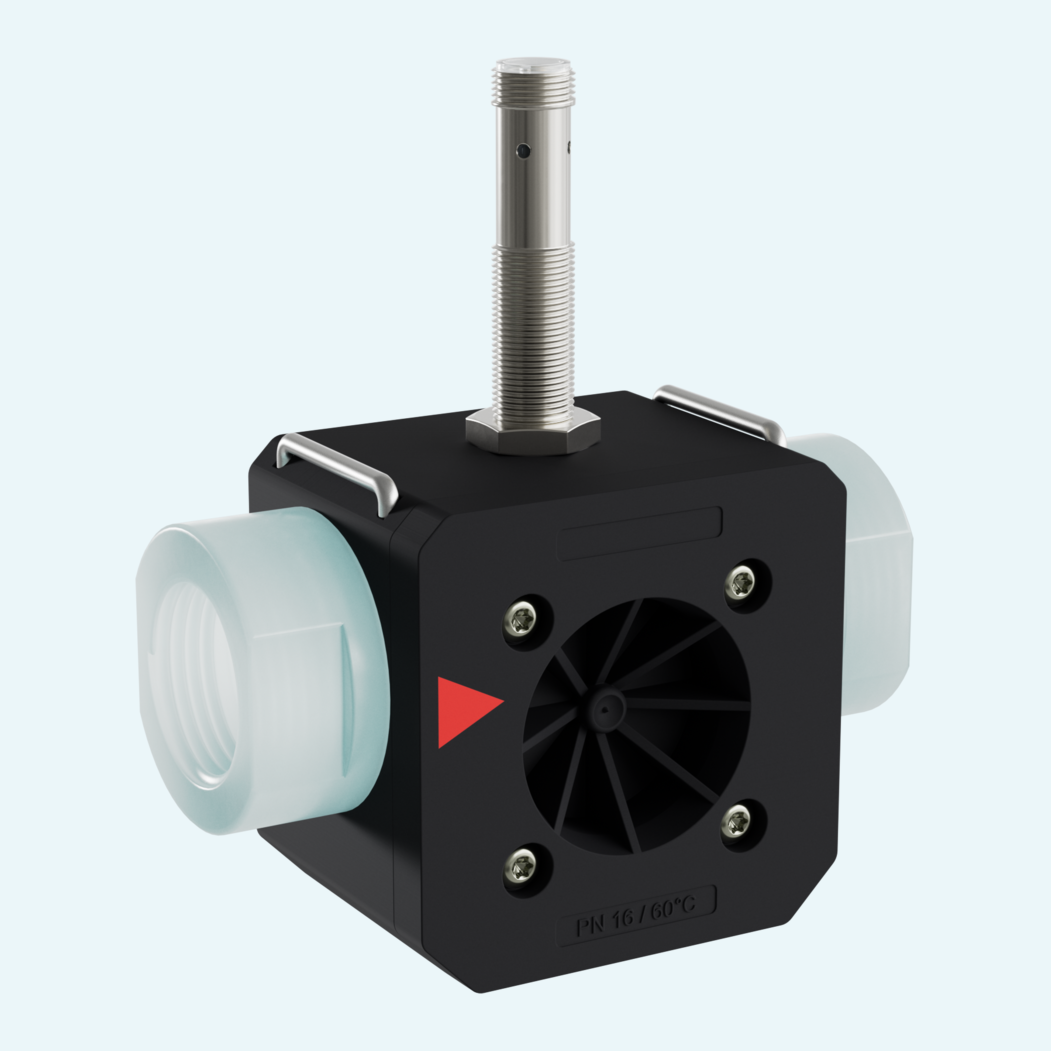

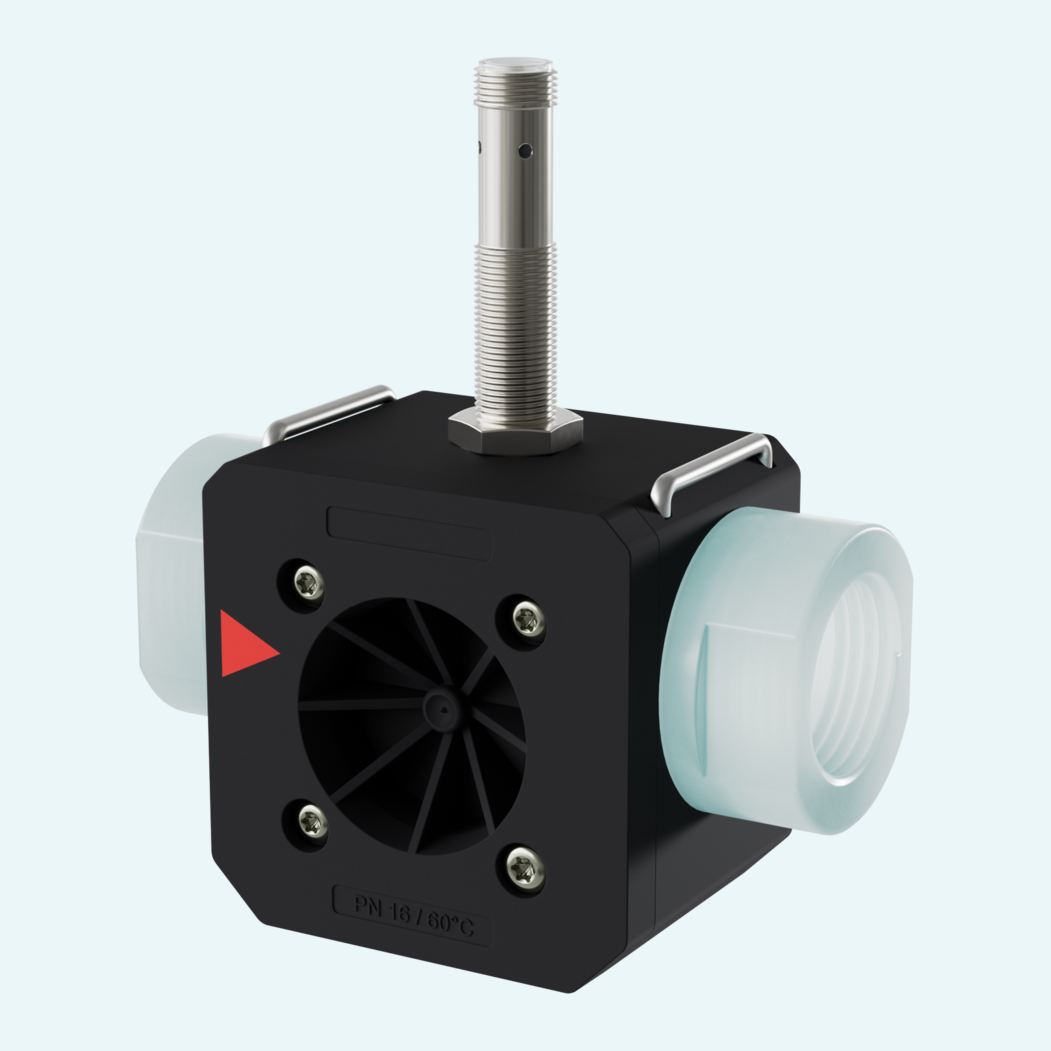

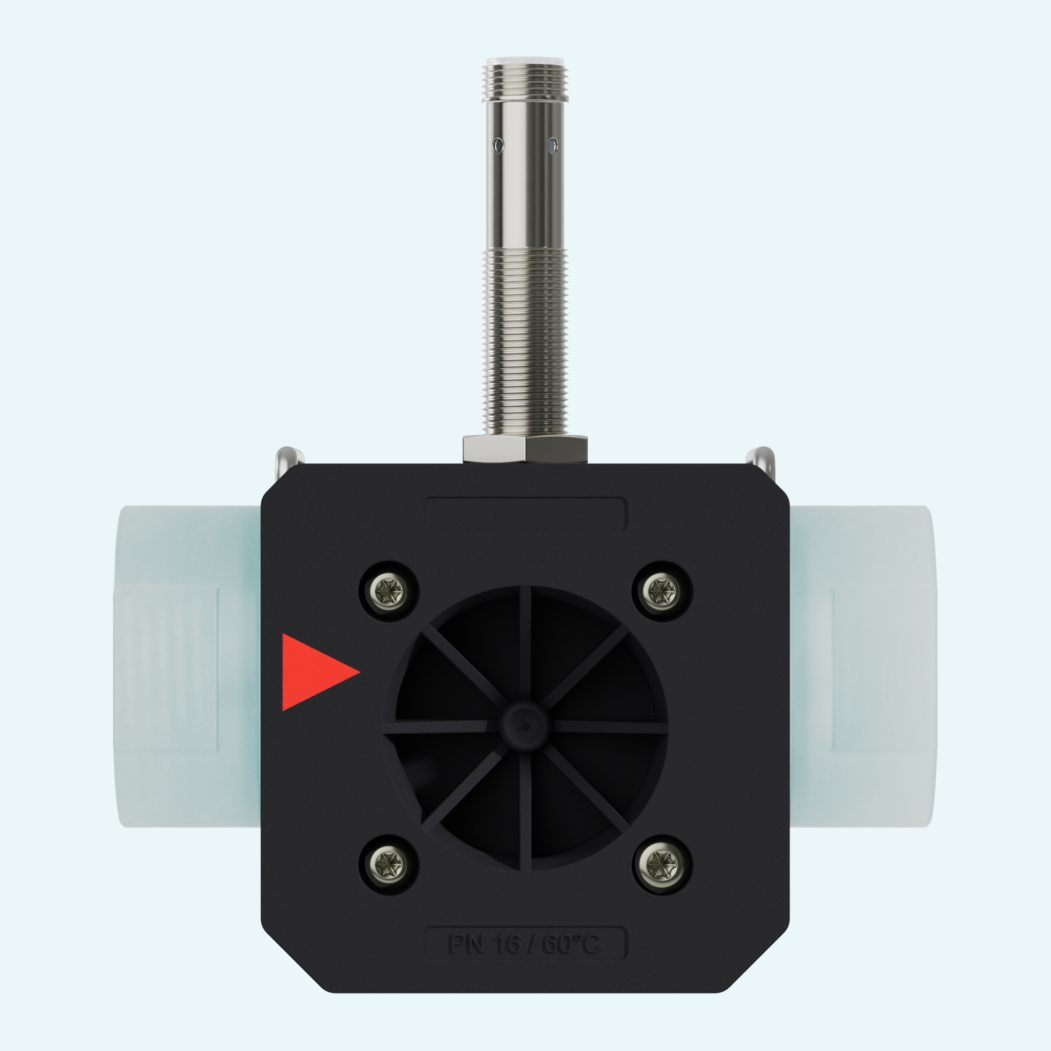

Die Baureihe umfasst Ausführungen in DN 10 und DN 25 mit Innengewinde-, Außengewinde- oder Schlauchtüllenanschluss. Andere Anschlussarten sind auf Anfrage erhältlich.
Die medienberührten Materialien umfassen ein Gehäuse aus PPS oder optional PVDF, ein Flügelrad aus PVDF, Klammern aus 1.4310 oder optional Titan, eine Achse aus Keramik ZrO2-TZP sowie standardmäßig eine Dichtung aus FKM.
Das Gerät verwendet einen 4-poligen M12x1-Rundsteckverbinder und ist gemäß Schutzart IP65/IP67 geschützt.
