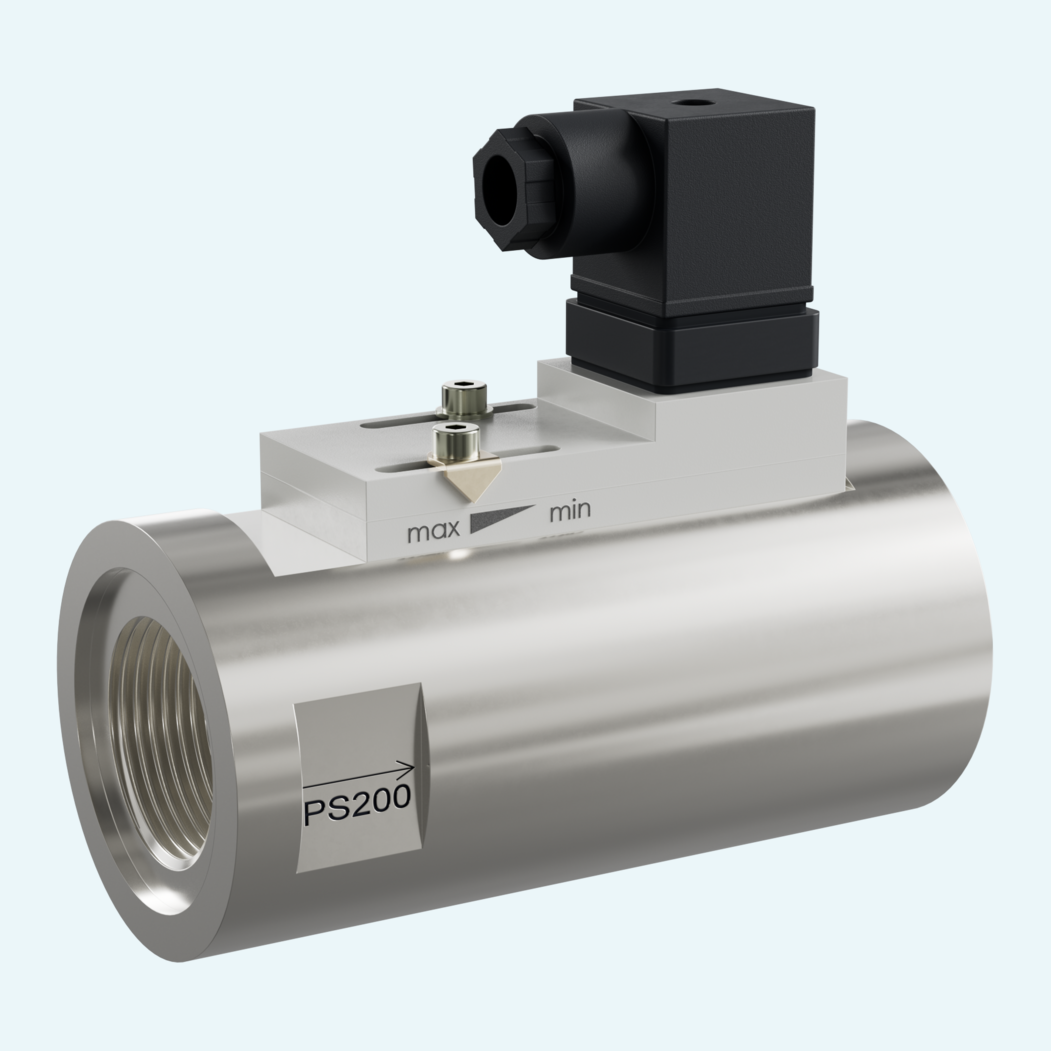

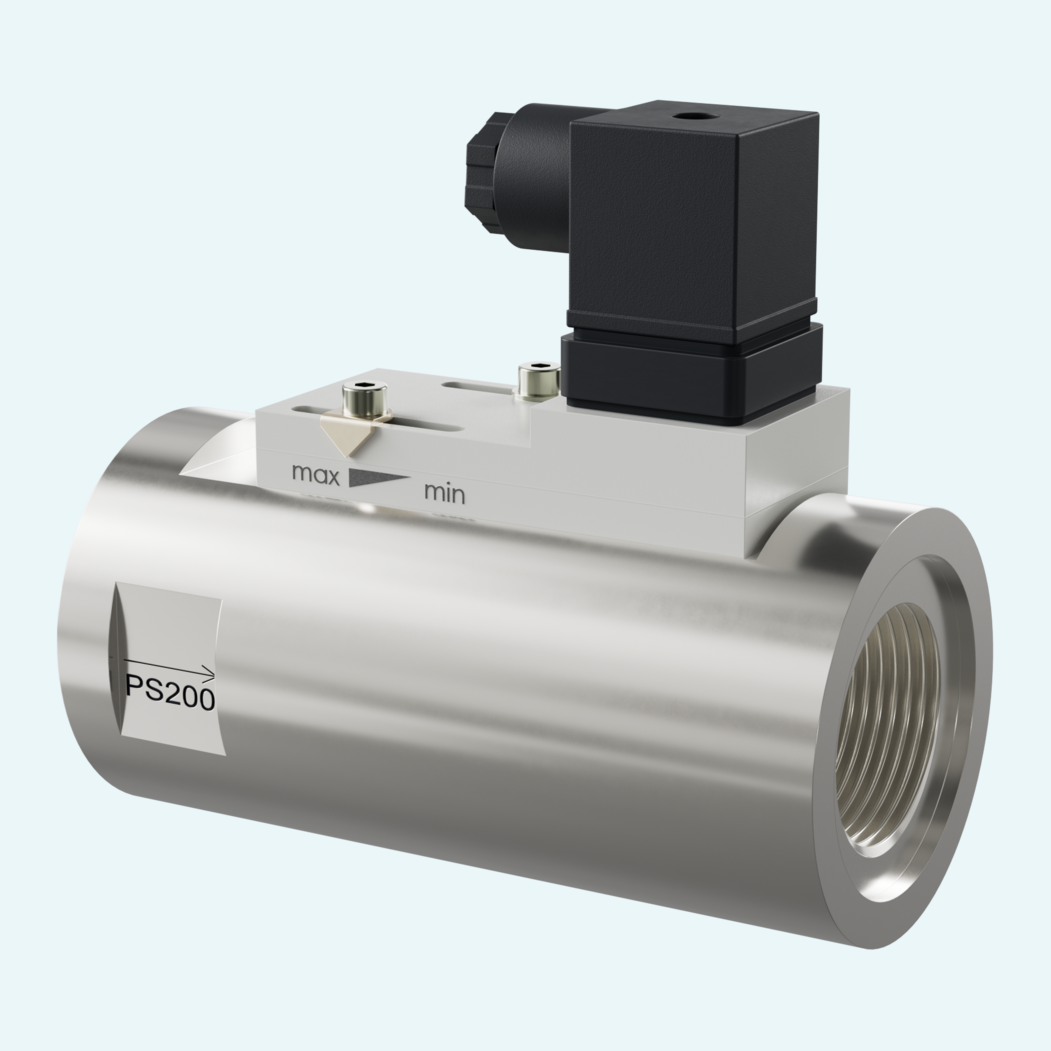

Eine zuverlässige Durchflussüberwachung in Wasserleitungen beginnt mit einem Schalter, der mechanisch reagiert, ohne aufwendige Elektronik. Die Baureihe HR2K1 nutzt einen federgestützten Kolben mit magnetischer Reedschalter-Betätigung zur Überwachung des Durchflusses in H2O-Schaltbereichen von 10...150 l/min, mit empfohlenen Qmax.-Werten bis 300 l/min.
Sie ist für anspruchsvolle Installationen ausgelegt, bei denen Druck, Temperatur und Gehäusewerkstoff eine Rolle spielen. Es sind Ausführungen aus Messing oder Edelstahl mit Innengewindeanschlüssen DN 32, DN 40 und DN 50 von G 1 1/4 bis G 2 erhältlich. Eine Druckbeständigkeit von PS 200 bar, eine Medientemperatur von -20...+120 °C und eine Umgebungstemperatur von -20...+70 °C verleihen dem Gerät einen breiten Einsatzbereich für Wasseranwendungen.
Die Inbetriebnahme bleibt vor Ort praxisgerecht. Der Schaltkopf kann in Längsrichtung auf den erforderlichen Schaltwert eingestellt werden, während die Schutzart IP65, der Anschluss nach DIN 43650-A / ISO 4400 und der optionale M12x1-Steckverbinder eine robuste elektrische Einbindung unterstützen.
Ein federgestützter Kolben bewegt sich mit dem Durchfluss und betätigt magnetisch einen Reedschalter, sobald der eingestellte Schaltbereich erreicht ist.
Die Baureihe kann ohne mechanische Anzeige, mit seitlicher Messanzeige O1 oder mit frontseitiger Messanzeige Z1 konfiguriert werden.

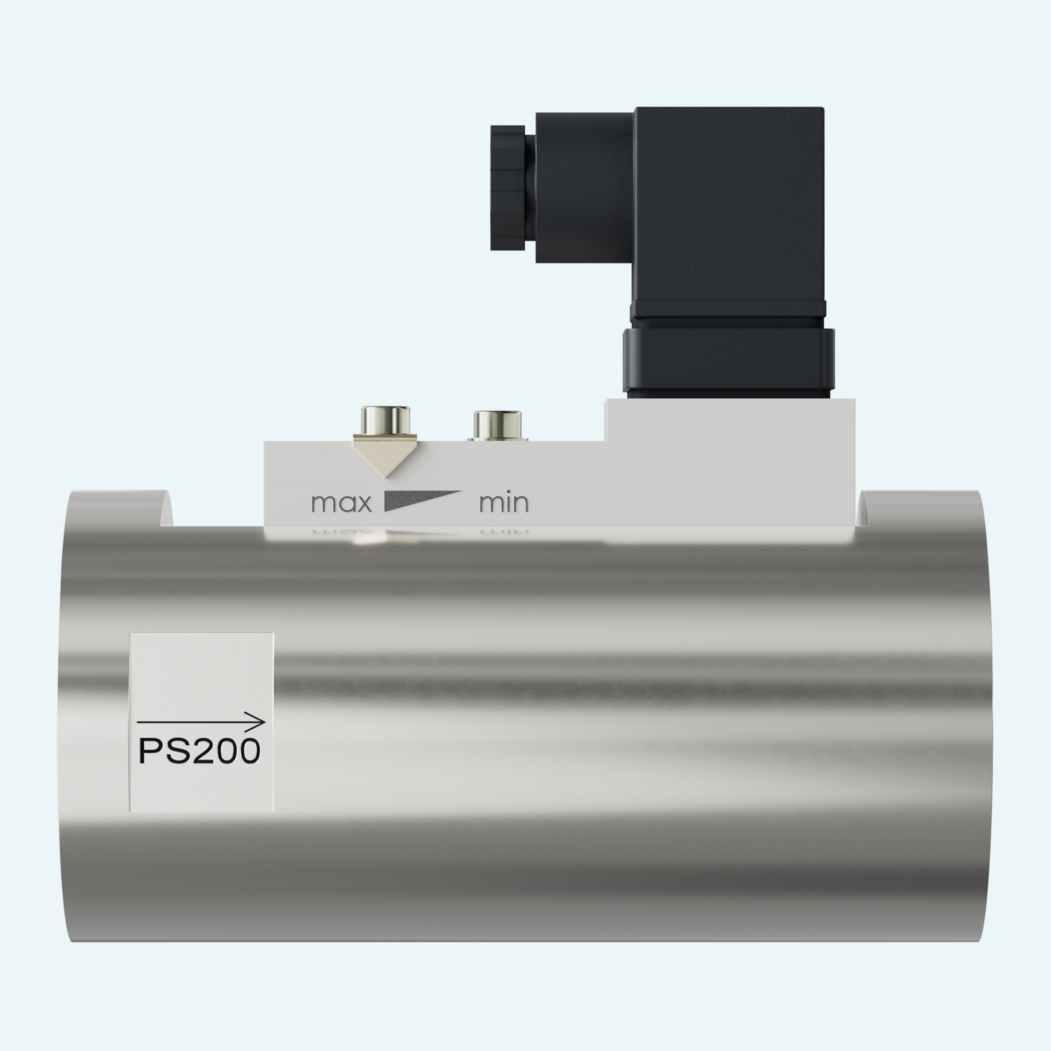

Der Schaltkopf kann in Längsrichtung verstellt werden, wenn der Schaltwert eingestellt werden muss, und anschließend mit Befestigungsschrauben fixiert werden.
Innengewindeausführungen decken DN 32, DN 40 und DN 50 mit den Anschlüssen G 1 1/4, G 1 1/2 und G 2 ab. Weitere Anschlüsse sind auf Anfrage erhältlich.
Der Standardanschluss erfolgt über einen Stecker nach DIN 43650-A / ISO 4400. Optional stehen ein M12x1-4-poliger Rundsteckverbinder sowie eine rote oder rot/grüne Signalleuchte im Stecker zur Verfügung.
Eine gerade Einlauf- und Auslaufstrecke von 5 x DN wird empfohlen. Bei verschmutzten Medien werden Filter empfohlen.
