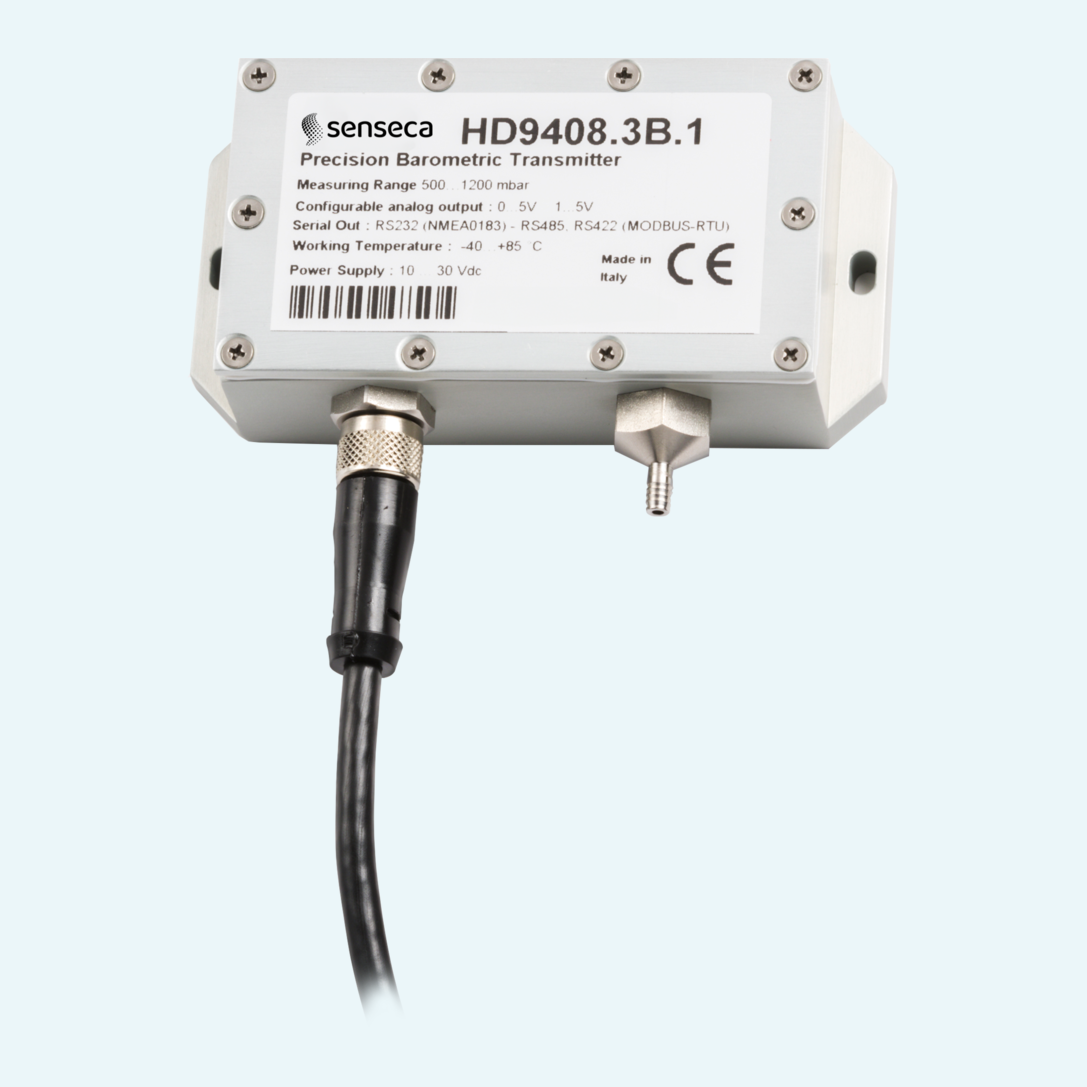

Genaue Luftdruckdaten unterstützen bessere Entscheidungen in Wetterstationen, im Umweltmonitoring, in Laboren, Reinräumen und bei der Fahrzeugabgasprüfung. Der HD9408.3B verwendet einen hochgenauen, temperaturkompensierten piezoresistiven Sensor, der eine stabile Luftdruckmessung mit einer Auflösung von 0,01 hPa liefert.
Der Messumformer wird werkseitig an mehreren Druck- und Temperaturpunkten kalibriert und kompensiert den Ausgang anschließend über den gesamten Betriebsbereich von -40...+85 °C. Digitale Versionen messen 0…1350 hPa, während analoge Versionen 500…1200 hPa abdecken, mit einer digitalen Genauigkeit von bis zu ± 0,1 hPa im Bereich 500…1200 hPa bei 23 °C.
Die Integration ist sowohl für lokale Systeme als auch für Sensornetzwerke flexibel gestaltbar. Der HD9408.3B.1 bietet RS485, RS422, RS232 sowie einen Analogausgang 0…5 oder 1…5 V. Der HD9408.3B.2 ergänzt dies um einen Ausgang mit 0…20 oder 4…20 mA, und der HD9408.3B.3 stellt SDI-12 bereit. Die geringe Absorption und das IP67-Gehäuse aus Anticorodal machen ihn für Fernerfassungssysteme und raue Umgebungen geeignet.
HD9408.3B.1 kombiniert serielle Ausgänge mit einem Analogausgang 0…5 oder 1…5 V. HD9408.3B.2 bietet serielle Ausgänge mit 0…20 oder 4…20 mA. HD9408.3B.3 nutzt SDI-12.
HD9408.3B.1 und HD9408.3B.2 unterstützen je nach Konfiguration Modbus-RTU, NMEA 0183 und das proprietäre ASCII-Protokoll über RS485, RS422 oder RS232.
Der mit Modbus-RTU und SDI-12 übertragene Druck kann in Pa, hPa, kPa, mbar, bar, atm, psi, mmHg, inHg, mmH2O, ftH2O, kg/cm2 oder Torr angegeben werden.
Analoge Versionen können für einen abweichenden Druckbereich innerhalb des Bereichs 500…1200 hPa konfiguriert werden, mit optionalem Offset oder umgekehrter Ausgangsrichtung.
Über das proprietäre ASCII-Protokoll kann ein Druckmessoffset von -10,00 hPa bis +10,00 hPa hinzugefügt werden.
Der Messumformer wird über Gehäusebohrungen montiert und verfügt über einen M12-Steckverbinder. Der Druckanschluss nimmt einen flexiblen Schlauch mit Ø 5 mm auf.
