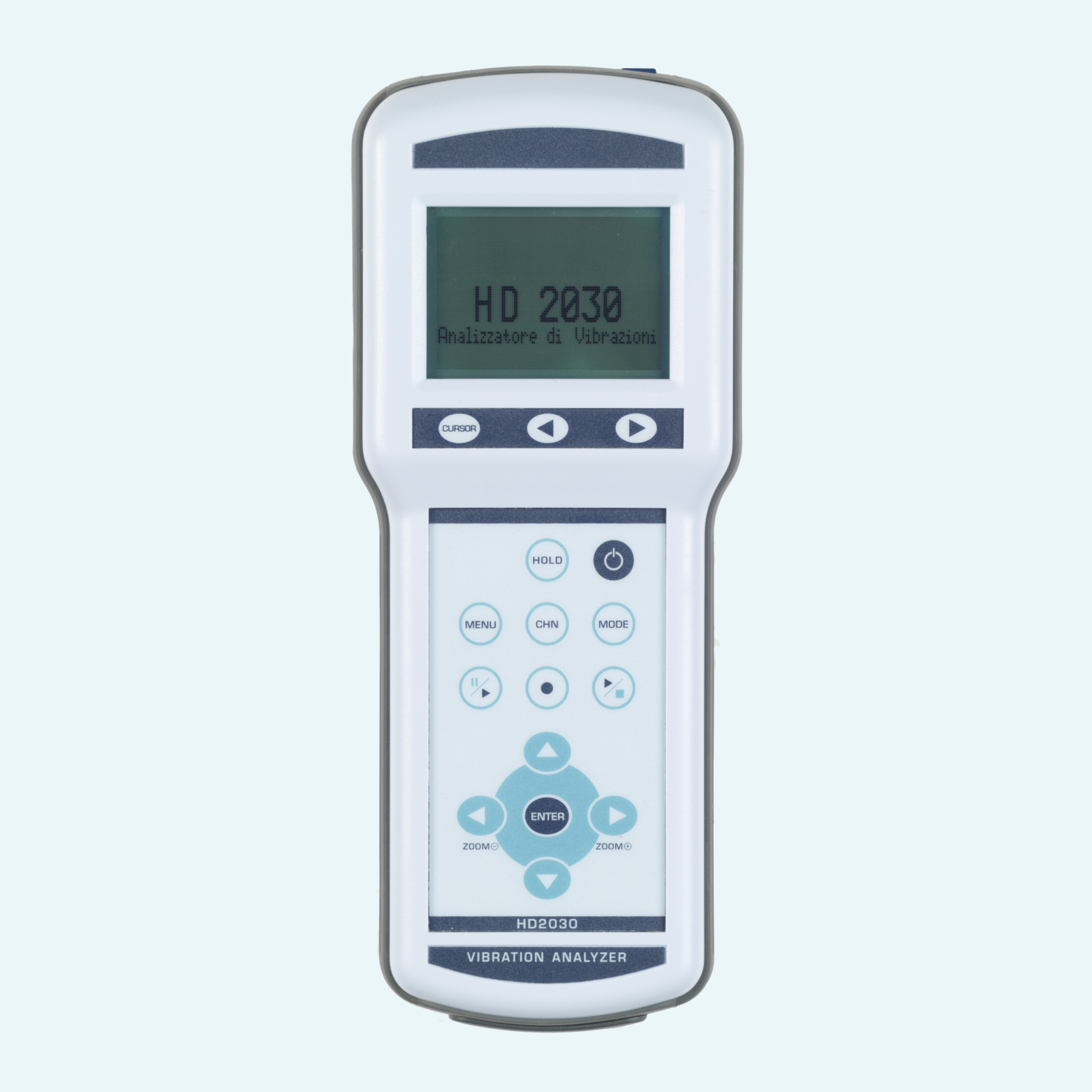

Der HD2030 ist ein tragbarer Hand-Arm- und Ganzkörper-Schwingungsanalysator, der alle nach den geltenden Normen zum Schutz der Beschäftigten vor den Gesundheitsrisiken durch Vibrationen erforderlichen Parameter messen kann. Zudem bietet er Funktionen zur Bewertung der durch Vibrationen in Gebäuden verursachten Belästigung von Personen.
Der Analysator erfasst die Beschleunigung auf vier Achsen über IEPE- oder gleichwertige Beschleunigungssensoren und berechnet die frequenzbewertete Beschleunigung, RMS, VDV, MTVV, Spitzenwert, Maximum, Minimum und Crest-Faktoren. Optionale Module ergänzen die Oktav- oder Terzbandspektralanalyse mit Filtern der Klasse 1 nach IEC 61260, die statistische Analyse in 1-dB-Klassen von L1 bis L99 sowie die digitale Aufzeichnung der Rohsignale der Beschleunigungssensoren.
Der HD2030 ist für den Feldeinsatz konzipiert und speichert Zeitverläufe, Spektren und Sprachkommentare im internen 8-MB-Speicher oder auf SD-Karte. Benutzerdefinierte Einstellungen, die Aufzeichnung der letzten 120 Kalibrierungen, RS232- und USB-Schnittstellen sowie die Unterstützung durch die Software Noise Studio helfen dabei, Messkampagnen organisiert und nachvollziehbar zu halten.
Der Analysator verfügt über vier unabhängige Eingangskanäle für den direkten Anschluss von IEPE-kompatiblen einachsigen oder dreiachsigen Beschleunigungssensoren und ermöglicht synchronisierte Mehrkanal-Schwingungsmessungen für die erweiterte Signalanalyse und Diagnose.
Hand-Arm-, Ganzkörper- und Körperschall-Schwingungsmodi für dreiachsige Beschleunigungssensoren, konform mit ISO 5349 und ISO 2631. Das Gerät bietet spezifische Modi und Einstellungen, um die Auswahl der Sensoren, die Messkonfiguration und den Spektralbereich einfach an verschiedene Messaufgaben und Anwendungen anzupassen.
Die Oktav- und Terzbandanalyse liefert detaillierte Einblicke in die Frequenzverteilung von Schwingungssignalen, ermöglicht die Identifizierung dominanter Komponenten und unterstützt Ingenieure bei der Festlegung wirksamer Minderungsstrategien. Die Funktion hilft außerdem bei der Erkennung möglicher Messartefakte und unerwarteter Signalanteile. Oktav- und Terzspektren können für jedes Frequenzband als Beschleunigung, Geschwindigkeit oder Weg angezeigt werden.
Die Funktion kann jederzeit durch Eingabe eines optionalen Aktivierungscodes freigeschaltet werden.
Die Ergebnisse für RMS, Spitzenwert, VDV, MTVV oder Dosiswerte wie A(8) und Vektor mit allen erforderlichen Bewertungsfiltern für Messungen der Vibrationseinwirkung auf den Menschen werden auf einer SD-Karte oder im internen Flash-Speicher gespeichert. Die Rohsignalaufzeichnung auf allen Kanälen ist optional für die detaillierte Signalanalyse verfügbar.
Das Gerät berechnet optional die Wahrscheinlichkeitsverteilung in 1-dB-Klassen und die Perzentilpegel von L1 bis L99.
Die Schnittstellen RS232C und USB ermöglichen die Gerätesteuerung, den Datendownload und die Verwaltung der Einstellungen über Noise Studio.
Der Senseca HD2030 Schwingungsanalysator ist als Basisgerät verfügbar, das mit spezifischen ein- und dreiachsigen Beschleunigungssensoren, Zubehör und spezialisierter Software für Arbeitsplatz- und Gebäudeschwingungen konfigurierbar ist.
Das Messgerät bietet Firmware-Upgrades, die nach dem Kauf problemlos installiert werden können, sodass Sie die Funktionen der Schwingungsanalyse entsprechend den sich ändernden Anforderungen Ihrer Anwendung erweitern können.
NS1: Softwaremodul „Arbeitnehmerschutz“. Berechnung der Lärm- und Vibrationsexposition am Arbeitsplatz gemäß ISO 9612, 2002-44-CE, 2003-10-CE
Basiscode:
HD2030.K1 Schwingungsanalysator gemäß ISO 8041, ISO 5349, ISO 2631, vier Kanäle. Optional „Spektralanalyse“, „statistische Analyse“, „digitaler Signalrekorder“. SD-Kartenspeicher für die Datenaufzeichnung. Sensoren nicht enthalten.
Firmware-Optionen:
HD2030.O1 Option „Spektralanalyse“ für HD2030
HD2030.O2 Option „statistische Analyse“ für HD2030
HD2030.O3 Option „digitaler Rekorder“ für HD2030
Beschleunigungssensoren:
HD2030MSP Dreiachsiger Ganzkörper-Beschleunigungssensor mit Gummipad, ICP, 1 V/g, Gewicht 453 g, Messbereich 5 g pk
HDBV-1000 Dreiachsiger hochempfindlicher Beschleunigungssensor, ICP, 10 V/g, Gewicht 50 g, Messbereich 5 m/s² pk
HDP356A02 Dreiachsiger Miniatur-Beschleunigungssensor für Hand-Arm-Messungen, ICP, 10 mV/g, Gewicht 4 g, Messbereich 500 g pk
HDP356A22 Dreiachsiger Universal-Beschleunigungssensor, ICP, 100 mV/g, Gewicht 5,4 g, Messbereich 50 g pk
HDP356B18 Dreiachsiger hochempfindlicher Beschleunigungssensor, ICP, 1 V/g, Gewicht 25 g, Messbereich 5 g pk
HDP356B20 Dreiachsiger Miniatur-Beschleunigungssensor, ICP, 1 mV/g, Gewicht 4 g, Messbereich 5000 g pk
HDP356B21 Dreiachsiger Miniatur-Beschleunigungssensor, ICP, 10 mV/g, Gewicht 4 g, Messbereich 500 g pk
HDP356B41 Dreiachsiger Beschleunigungssensor für Ganzkörpermessungen mit Gummipad, ICP, 100 mV/g, Gewicht 272 g, Messbereich 10 g pk
HDWBV-100 Dreiachsiger Beschleunigungssensor für Ganzkörpermessungen, ICP, 1 V/g, Gewicht 50 g, Messbereich 5 g pk
Adapter:
HD2030AC1 Würfelförmiger Hand-Arm-Adapter zur Montage von Beschleunigungssensoren
HD2030AC2 Hand-Arm-Adapter mit zylindrischen Griffen zur Montage von Beschleunigungssensoren; Leichtmetall
HD2030AC3 Hand-Arm-Adapter mit zylindrischen Griffen zur Montage von Beschleunigungssensoren; Edelstahl
HD2030AC4 „T“-Adapter zur Montage von Beschleunigungssensoren
HD2030AC5 „Boden“-Adapter zur Positionierung von Beschleunigungssensoren auf Böden
Signalkabel für dreiachsige Beschleunigungssensoren:
HD2030.CAB3-1.6M Signalkabel für Ganzkörper-Beschleunigungssensor HDP356B41; L=1,6 m; für HD2030 und HD2070
HD2030.CAB3-10M Signalkabel für dreiachsige Beschleunigungssensoren; L=10 m; für HD2030 und HD2070
HD2030.CAB3-3M Signalkabel für dreiachsige Beschleunigungssensoren; L=3 m; für HD2030 und HD2070
HD2030.CAB3-5M Signalkabel für dreiachsige Beschleunigungssensoren; L=5 m; für HD2030 und HD2070
HD2030.CAB3M-2M Signalkabel für dreiachsige Beschleunigungssensoren; M5-Steckverbinder; L=2 m; für HD2030 und HD2070
HD2030.CAB3M-5M Signalkabel für dreiachsige Beschleunigungssensoren; M5-Steckverbinder; L=5 m; für HD2030 und HD2070
Signalkabel für einachsige Beschleunigungssensoren:
HD2030.CAB1-10M Kabel für einachsige Beschleunigungssensoren für HD2030, L=10 m
HD2030.CAB1-3M Kabel für einachsige Beschleunigungssensoren für HD2030, L=3 m
HD2030.CAB1-5M Kabel für einachsige Beschleunigungssensoren für HD2030, L=5 m
HD2030.CAB1B-3M Koaxialkabel mit BNC-Ausgang für einachsige Beschleunigungssensoren; zum Anschluss an HD2030.CAB13
