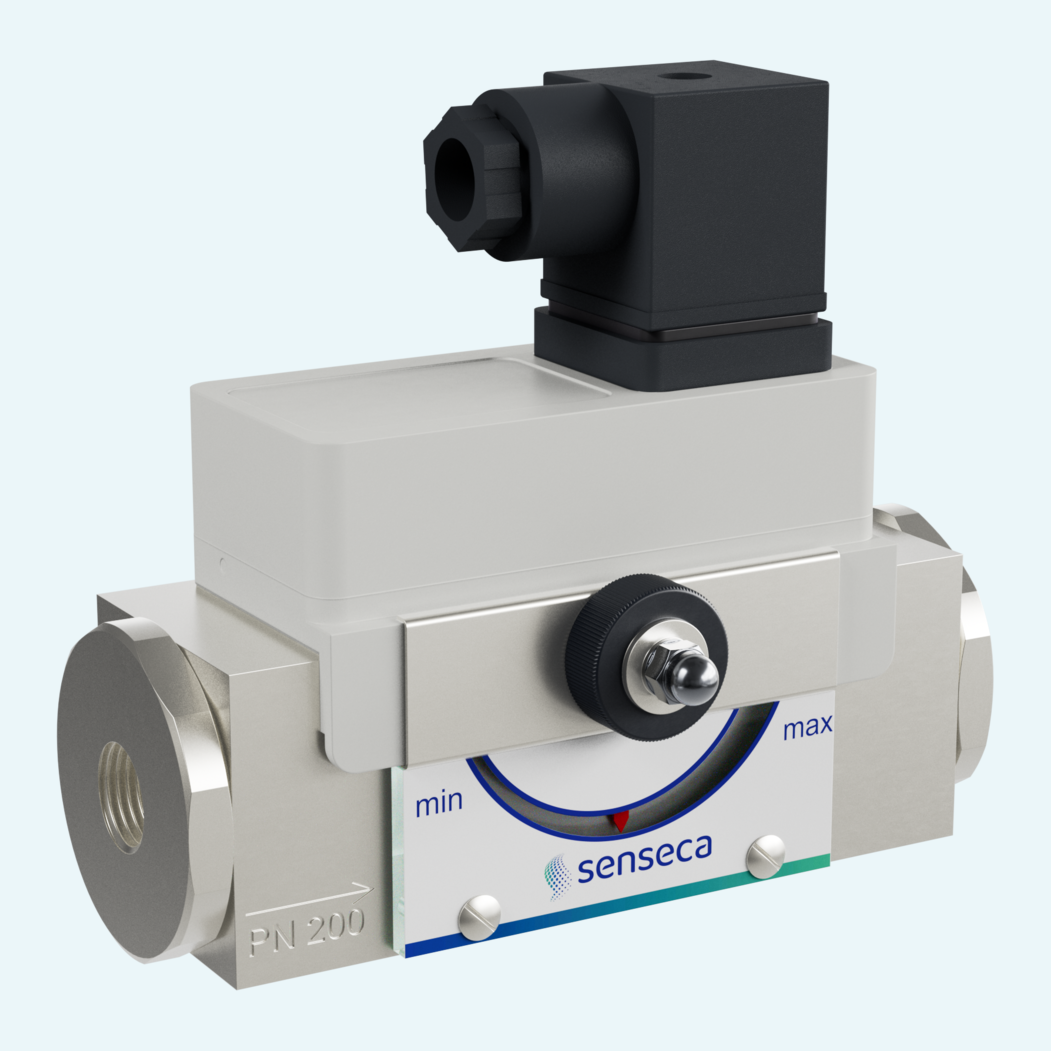

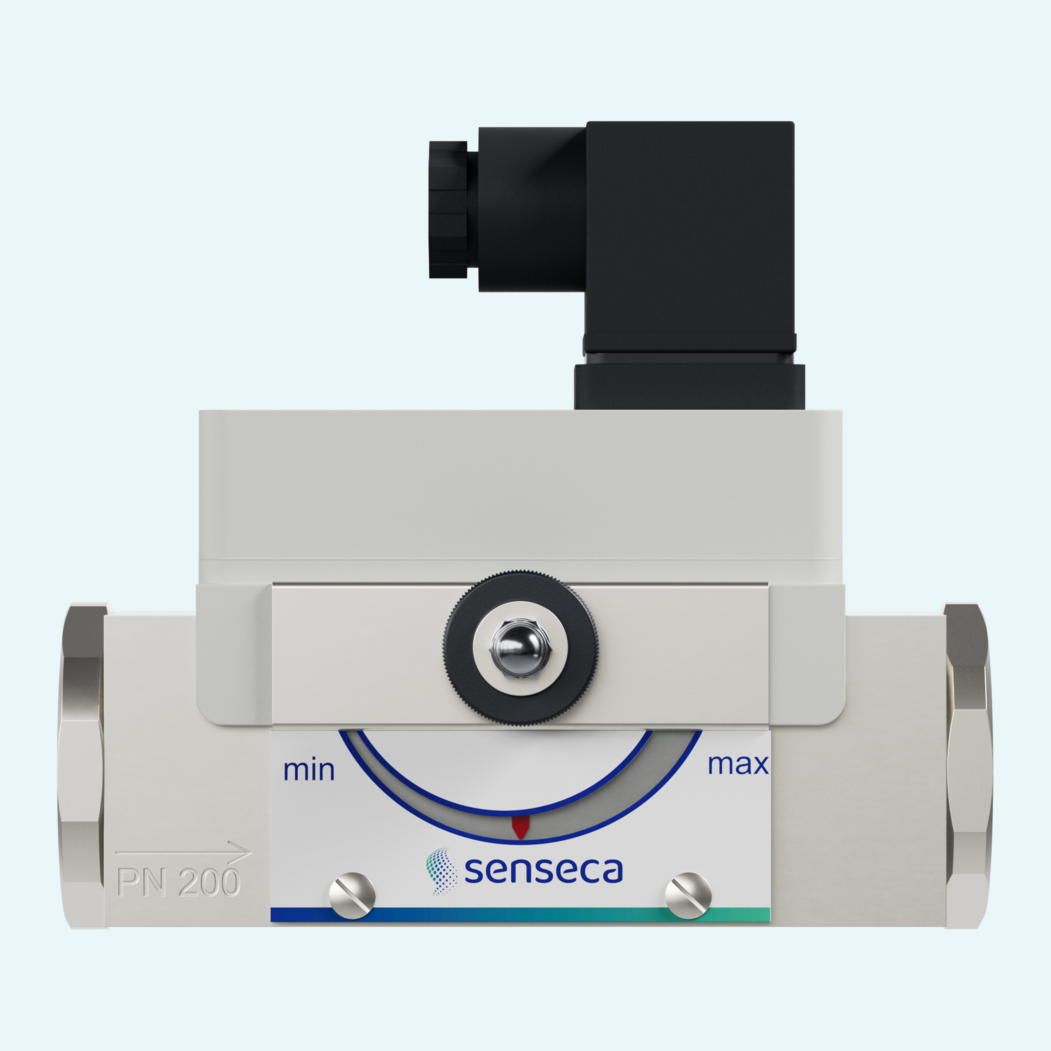

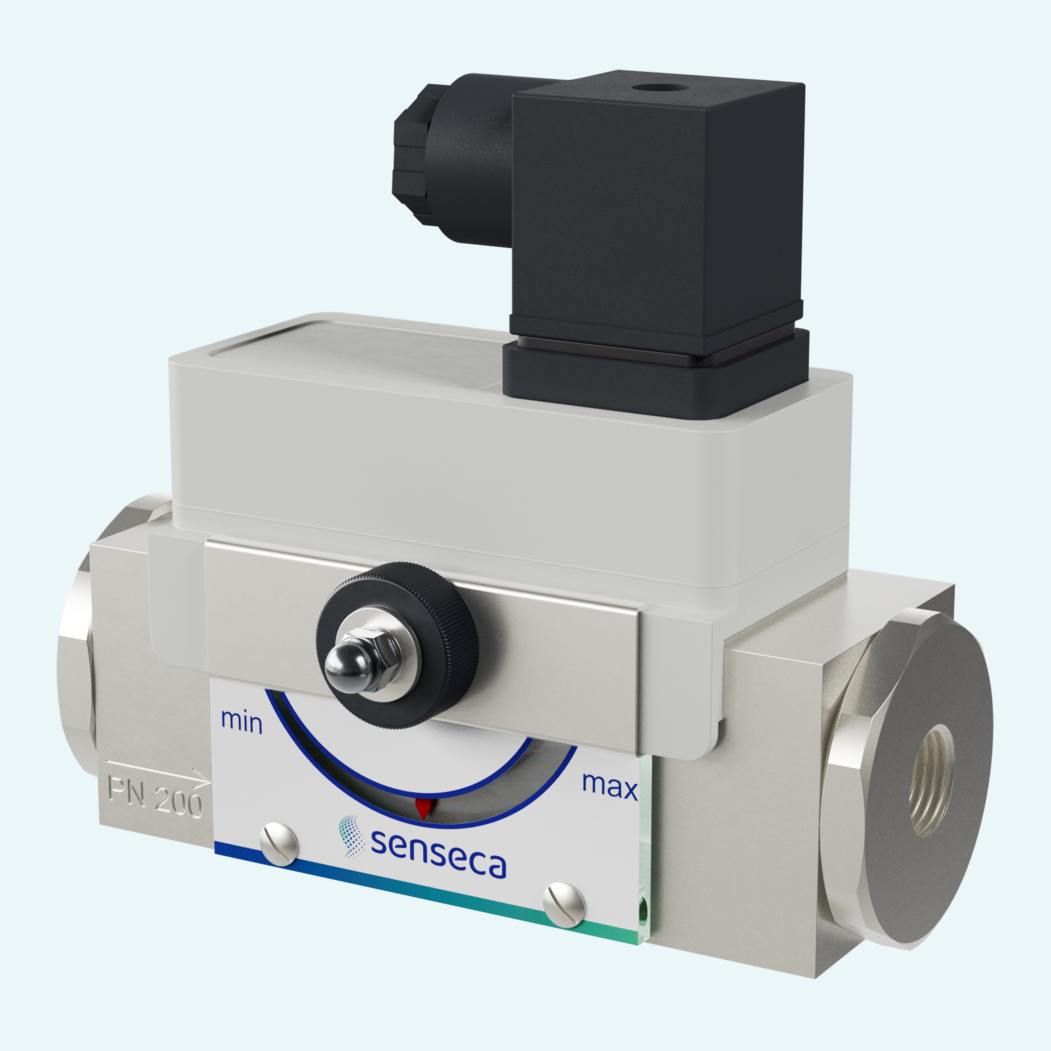

Mechanischer Durchflusswächter für Flüssigkeiten

HD1K

Mechanischer Durchflusswächter für flüssige Medien, mit H2O-Schaltbereichen von 0,1...80 l/min, Anschlüssen DN 8...25, Reed-Kontakt-Ausgang, Gehäuse aus Messing oder Edelstahl und Schutzart IP 65.

Einführung

In Prozessleitungen, in denen der Durchfluss ohne aufwendige Elektronik überwacht werden muss, sorgt ein mechanisches Schaltprinzip für einen übersichtlichen und robusten Betrieb. Das Gerät überwacht flüssige Medien wie Wasser und Öl und deckt H2O-Schaltbereiche von 0,1...80 l/min über die Baugrößen DN 8...25 ab.

Ein federgestützter Kolben betätigt magnetisch einen Reed-Schalter und bietet den Anwendern damit eine kompakte Durchflussüberwachungsstelle mit einer Schaltleistung von bis zu 5 W / VA. Ausführungen aus Messing und Edelstahl unterstützen unterschiedliche Medienanforderungen, während die Druckfestigkeit von PN 200 und optional PN 500 den Einsatz in anspruchsvollen Anlagen erweitert.

Die Inbetriebnahme bleibt vor Ort praxisgerecht. Der Schaltkopf lässt sich durch Ritzelverstellung einstellen und mit einer SW-8-Schraube fixieren, mit optionaler seitlicher oder frontseitiger mechanischer Anzeige sowie elektrischem Anschluss nach DIN 43650-A / ISO 4400 mit Schutzart IP65.

Wahl des Durchflussbereichs
Wahl des Durchflussbereichs
Wählen Sie H2O-Schaltbereiche von 0,1...80 l/min für Prozessgrößen DN 8...25.
Druckreserve
Druckreserve
Verwenden Sie standardmäßig PN 200; für Messingausführungen mit höherem Druck ist PN 500 erhältlich.
Medienflexibilität
Medienflexibilität
Ausführungen aus Messing oder Edelstahl eignen sich für Wasser und Öl (ohne Viskositätskompensation).
Klareinstellung
Klareinstellung
Der Schaltkopf wird über die Ritzeleinstellung justiert und mit einer Schraube gesichert.

Merkmale

Reed-Kontakt

Als Standard-Schaltelement kommt ein Reed-Schalter zum Einsatz. Wechselkontakte sind spezifiziert, wobei optionale Kontaktausführungen für Schließerbetrieb und höhere AC/DC-Lasten aufgeführt sind. ATEX-Schaltelemente sind optional erhältlich.

Mechanische Anzeige

Es sind Ausführungen ohne Anzeige, mit seitlicher Messanzeige O1 oder O oder mit frontseitiger Messanzeige Z1 erhältlich. Optional kann eine Skalenteilung in l/min angegeben werden.

Einbaulage

Die Standardinstallation erfolgt mit horizontaler Durchströmung von links. Andere Einbaulagen sind möglich, wobei sich die Einbaulage auf den Schaltpunkt bzw. Schaltbereich auswirkt.

Strömungsberuhigung

Empfohlen werden gerade Beruhigungsstrecken von 5 x DN im Zu- und Ablauf. Für verschmutzte Medien sind Filter spezifiziert, für ferritische Partikel Magnetfilter.

Temperaturvarianten

Der Standard-Mediumtemperaturbereich beträgt -20...+120 °C. Optional sind eine Mediumtemperatur bis +150 °C, eine Temperaturüberwachung sowie eine Temperaturanzeige von 0...120 °C erhältlich.

Elektrischer Anschluss

Der elektrische Standardanschluss erfolgt über einen Stecker nach DIN 43650-A / ISO 4400. Optional ist ein 4-poliger Rundsteckverbinder M12x1 erhältlich.
