Eine zuverlässige Durchflussüberwachung beginnt mit einem klaren Schaltpunkt in der Leitung. Dieser mechanische Durchflusswächter überwacht flüssige Medien mit einem federunterstützten Kolben und einem magnetisch betätigten Reedschalter und gibt dem Bediener ein direktes Signal, wenn der eingestellte Durchflusswert erreicht wird.
Die Baureihe deckt Schaltbereiche von 0,1...80 l/min H2O in DN 8...25 ab, mit Innengewinden von G 1/4...G 1. Ausführungen aus Messing und Edelstahl unterstützen den Einsatz mit Wasser und Öl, während die medienberührten Werkstoffoptionen CW614N, 1.4571, 1.4404, NBR und FKM umfassen, um das Gerät an das Medium anzupassen.

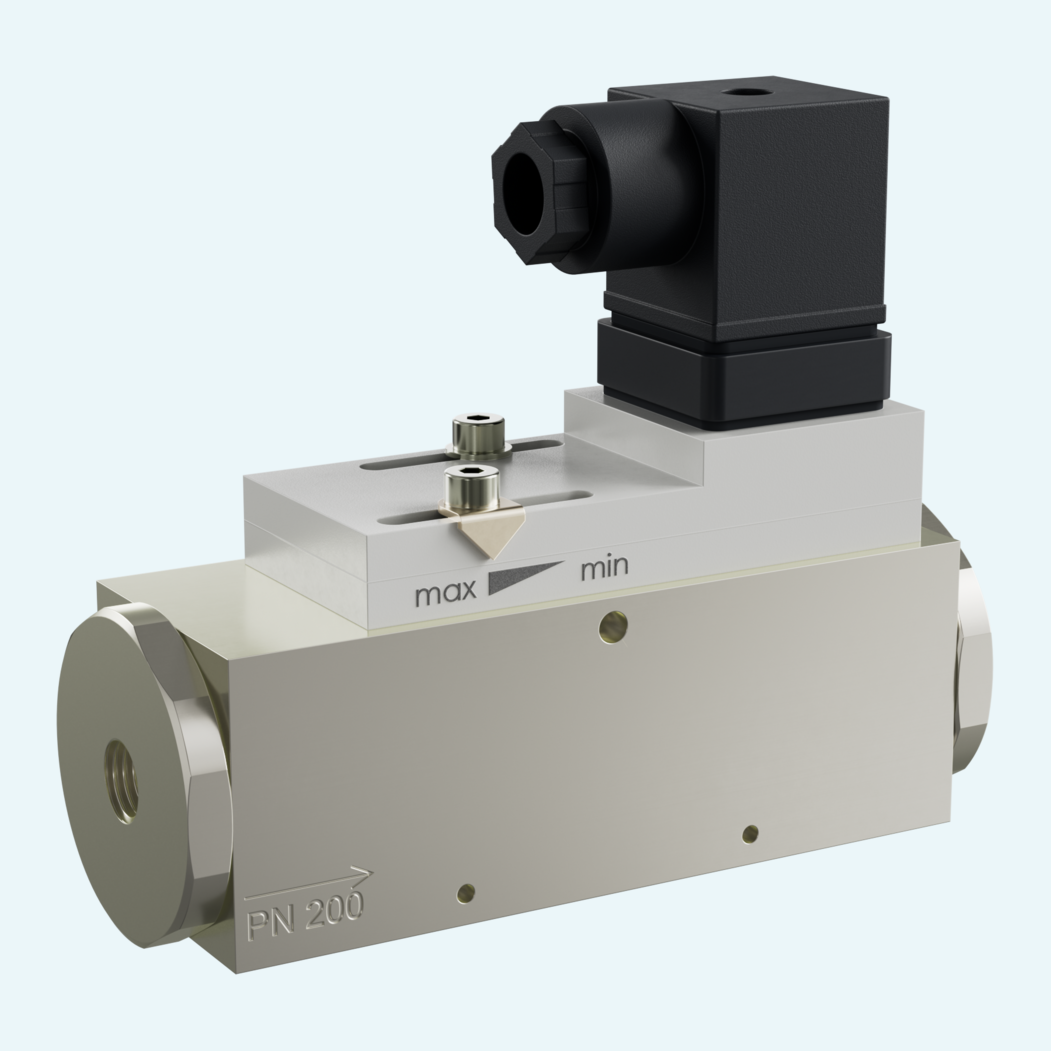

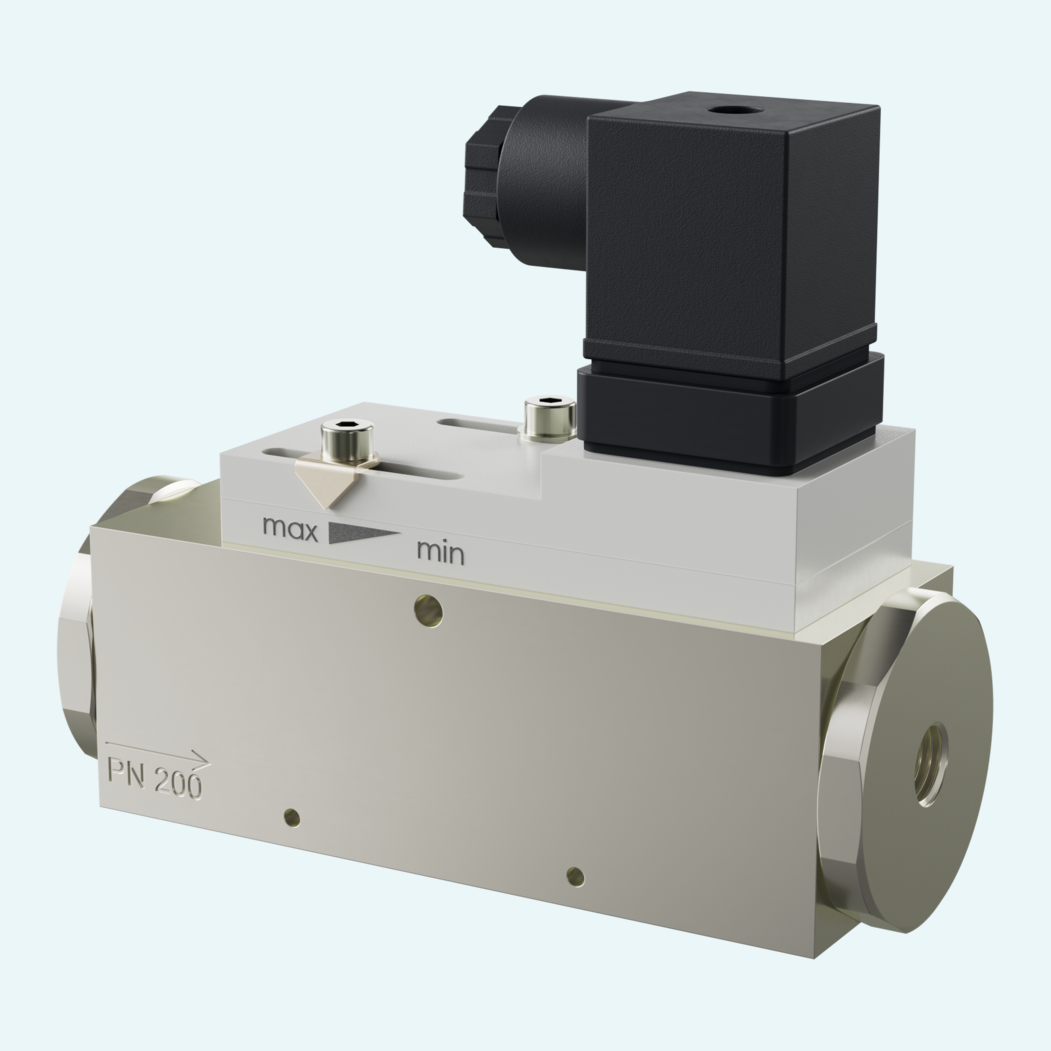

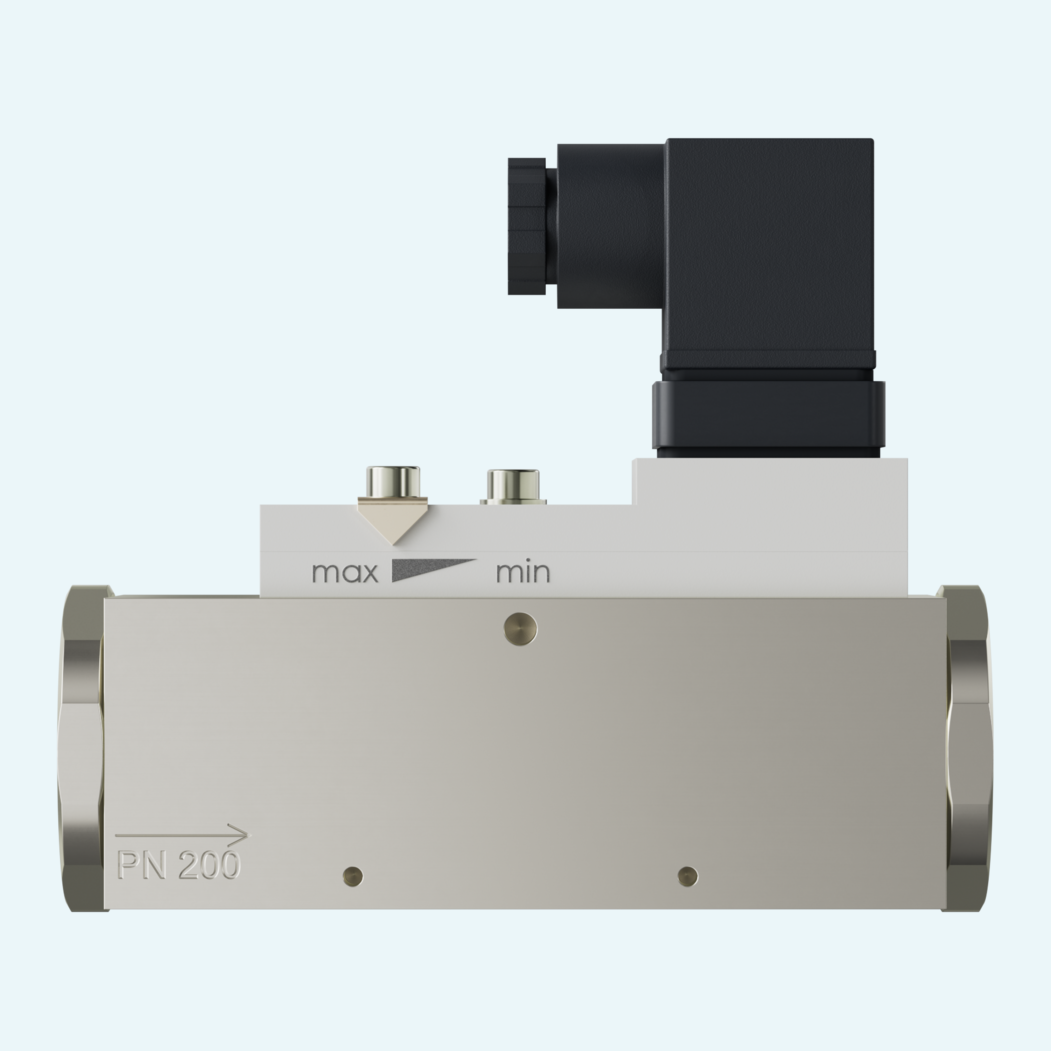

Für anspruchsvolle Industrieinstallationen ist das Gehäuse für PN 200 ausgelegt, wobei PN 500 für Messingausführungen verfügbar ist, und der elektrische Steckverbinder bietet Schutz gegen das Eindringen von Fremdkörpern (IP65). Der Schaltkopf kann in der Länge verstellt werden, um den Schaltwert einzustellen, mit Optionen wie mechanischer Anzeige, M12x1-Anschluss, Signalleuchten und einem zusätzlichen Schaltkopf.
Ein federunterstützter Kolben bewegt sich mit dem Mediumfluss und betätigt magnetisch einen Reedschalter, wenn der eingestellte Schaltwert erreicht wird.
Die Baureihe verwendet Innengewinde in G 1/4, G 3/8, G 1/2, G 3/4 und G 1 für Nennweiten von DN 8 bis DN 25.
Es sind Ausführungen ohne mechanische Anzeige, mit seitlicher Anzeige O/O1 oder mit frontaler Anzeige Z1 verfügbar.
Die Standardausführung der Elektrik verwendet einen Wechsel-Reedschalter. Optionale Wechsel- und Öffnerkontakte sind mit höheren elektrischen Kennwerten aufgeführt.
Wasser und Öl sind als Standardmedien aufgeführt. Schaltwerte für aggressive Medien und Öl sind auf Anfrage verfügbar. Eine Viskositätskompensation ist nicht enthalten. Für die Viskositätskompensation siehe Baureihe HD2.
Es werden gerade Beruhigungsstrecken von 5 x DN am Ein- und Auslass sowie Filter für verschmutzte Medien empfohlen.
Es ist eine Temperaturanzeige-Option von 0...120 °C verfügbar.
