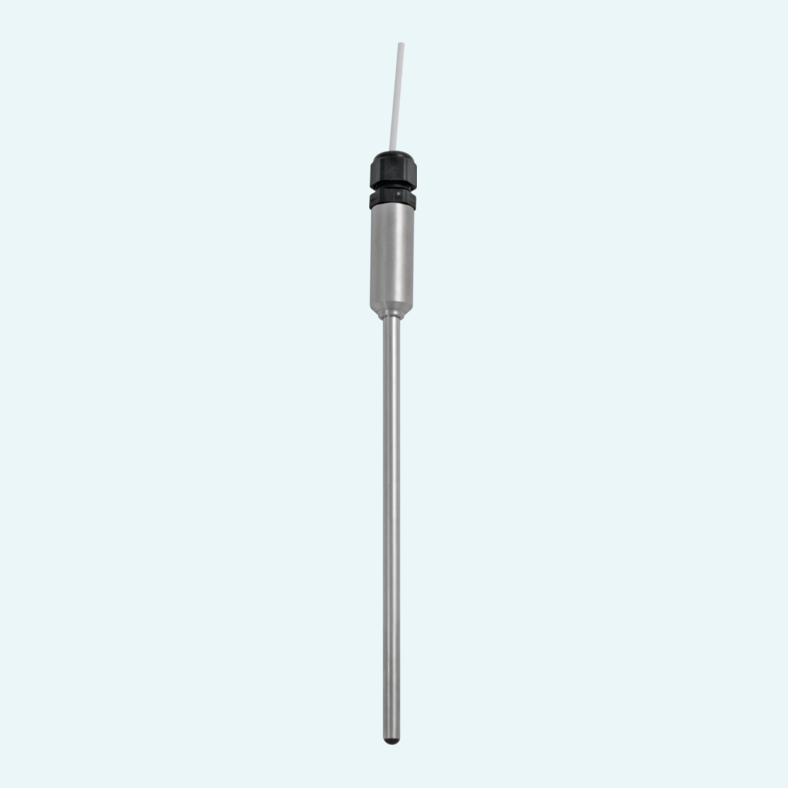

Explosionsgefährdete Industriebereiche erfordern eine Temperaturmessung, die zur Ex-Zone und zu den Prozessgrenzen passt. Dieser Widerstandstemperaturfühler ist als kompakter Einbausensor für explosionsfähige Atmosphären konzipiert und eignet sich für schwer zugängliche Messstellen.
Pt100- und Pt1000-Ausführungen verwenden Mantelwiderstandsthermometer-Elemente in 4-Leiter-Ausführung. Je nach Konfiguration decken Pt100-Ausführungen ohne Halsrohr -50 ... +100 °C oder mit Halsrohr -200 ... +600 °C ab. Pt1000-Ausführungen mit Halsrohr decken -70 ... +600 °C ab.
Die Standardausführung GTF 101-Ex verwendet eine Sondenlänge von 100 mm, einen Sondenrohrdurchmesser von 6 mm und ein fest angeschlossenes Anschlusskabel. Für Pt100- und Pt1000-Ausführungen stehen Silikon-, PVC- und Teflonkabel zur Auswahl, während konfigurierbare Sondenrohrdurchmesser von 3 bis 8 mm unterschiedliche Einbauanforderungen unterstützen.
Die Sonde ist mit Pt100- oder Pt1000-Mantelwiderstandsthermometer-Elementen der Klasse B erhältlich.
Pt100- und Pt1000-Ausführungen verwenden für den Messkreis einen 4-Leiter-Anschluss.

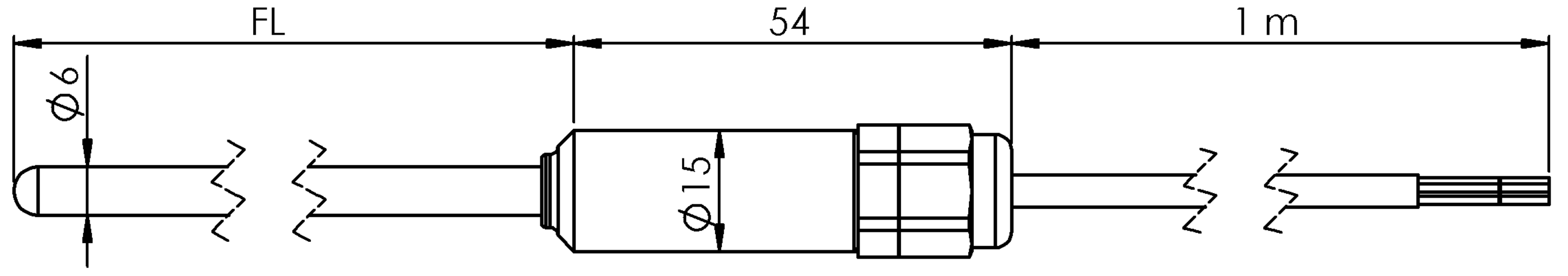

Die Standardausführung GTF 101-Ex hat eine Sondenlänge von 100 mm, einen Rohrdurchmesser von 6 mm und eine Wandstärke von mindestens 1,0 mm.

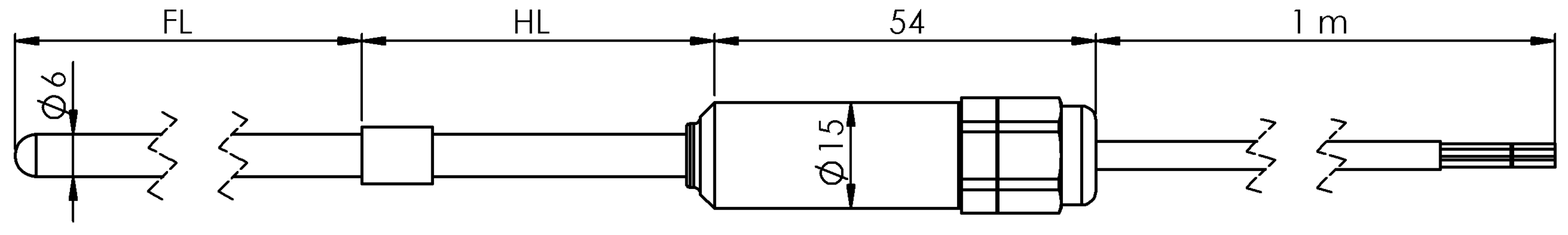

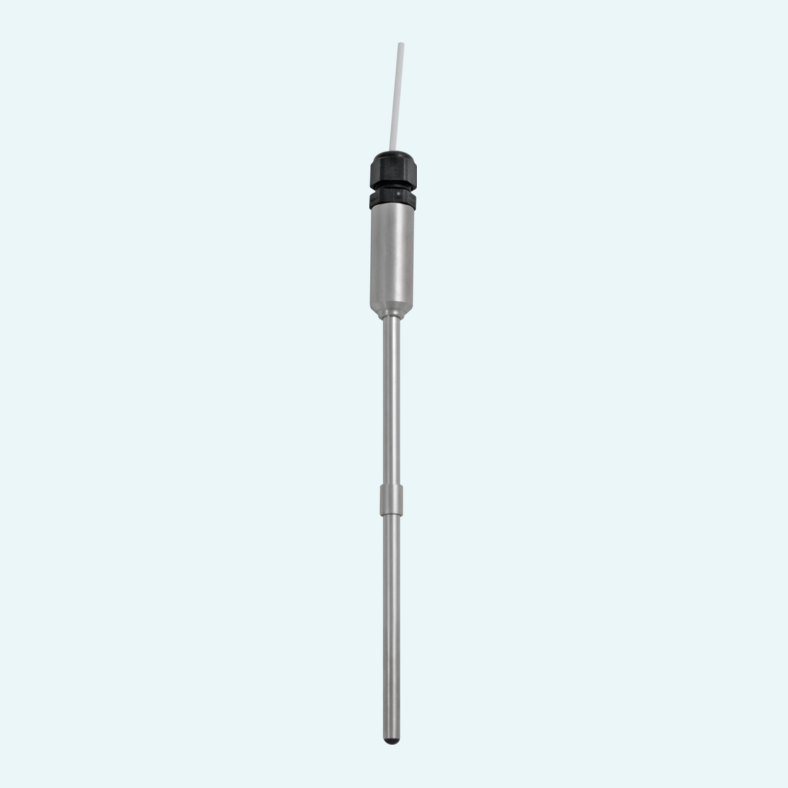

Ausführungen mit Halsrohr werden mit einer Standard-Halsrohrlänge von 50 mm geliefert.
Pt100- und Pt1000-Ausführungen können mit Silikonkabel, PVC-Kabel oder Teflonkabel mit 4 x 0,14 mm² Adern ausgestattet werden.
Je nach gewählter Konfiguration sind Sondenrohrdurchmesser von 3, 4, 5, 6 und 8 mm möglich.
Die Kabelverschraubung ist mit IP68 – 10 bar spezifiziert.
