Medien mit höherer Leitfähigkeit und verschmutzte Flüssigkeiten stellen höhere Anforderungen an die Messzelle. Der GLMU 400 MP verwendet eine 4-Pol-Leitfähigkeitszelle und eignet sich damit gut für Messungen über 2000 µS/cm, Meerwasser und verschmutzungsanfällige Anwendungen.
Der Messumformer misst Leitfähigkeit und daraus berechnete Werte wie spezifischen Widerstand, TDS und Salinität, mit fünf Leitfähigkeitsbereichen von 0,1 µS/cm bis 500 mS/cm. Der aktuelle Wert wird auf der 4-stelligen LCD-Anzeige angezeigt, während die Temperatur per Tastendruck angezeigt werden kann.
Die Einbindung in Überwachungs- oder Steuerungssysteme erfolgt über einen skalierbaren Standardausgang. Die werkseitig festgelegte Version liefert 4...20 mA oder 0...10 V, wobei der Ausgang ausgewählten Anzeigewerten zugeordnet werden kann. Die Temperaturkompensation ist als ausgeschaltet, als nichtlineare Kompensation für natürliche Wässer nach EN 27888 oder als lineare Kompensation mit einstellbarem Koeffizienten konfigurierbar.

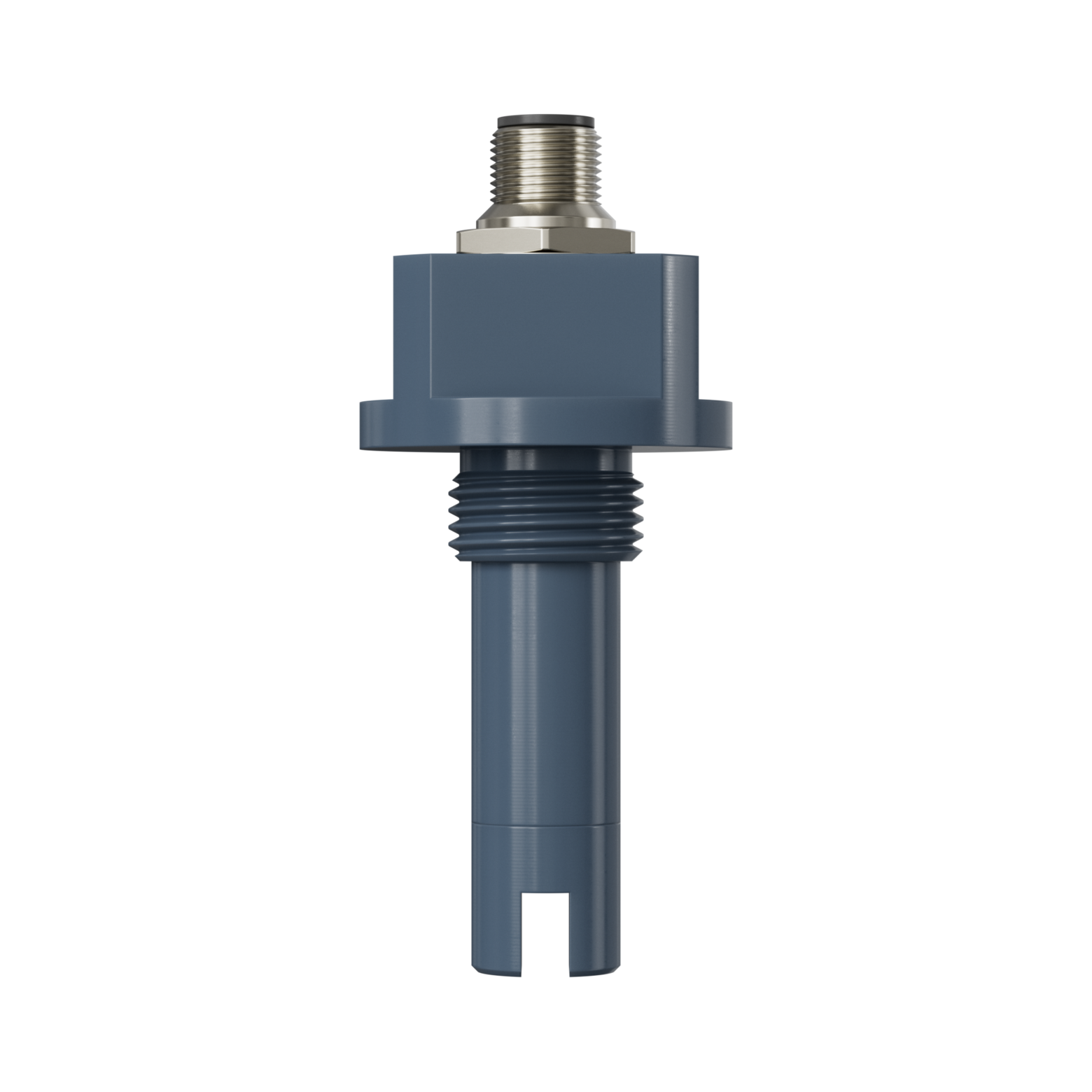

Der GLMU 400 MP verwendet eine 4-Pol-Messzelle für Anwendungen über 2000 µS/cm, verschmutzungsanfällige Flüssigkeiten und Meerwasser.
Der Messumformer kann für Leitfähigkeit, spezifischen Widerstand, TDS oder Salinität konfiguriert werden. Die ausgewählte Funktion bestimmt die verfügbaren Messbereiche.
Konfigurierbare Bereiche
Leitfähigkeit (spezifischer Widerstand; TDS)
Die Kompensation kann ausgeschaltet, auf nichtlineare Kompensation für natürliche Wässer nach EN 27888 oder auf lineare Kompensation mit einstellbarem Koeffizienten eingestellt werden.
Das Gerät ist mit einem 4-20-mA-Zweileiterausgang oder mit 0-1-V- und 0-10-V-Dreileiterausgängen erhältlich. Der Ausgangstyp wird werkseitig festgelegt.
Der untere und obere Ausgabepunkt wird durch Eingabe der 4 mA und 20 mA bzw. den Spannungsausgangsgrenzen zugeordneten Anzeigewerte festgelegt.

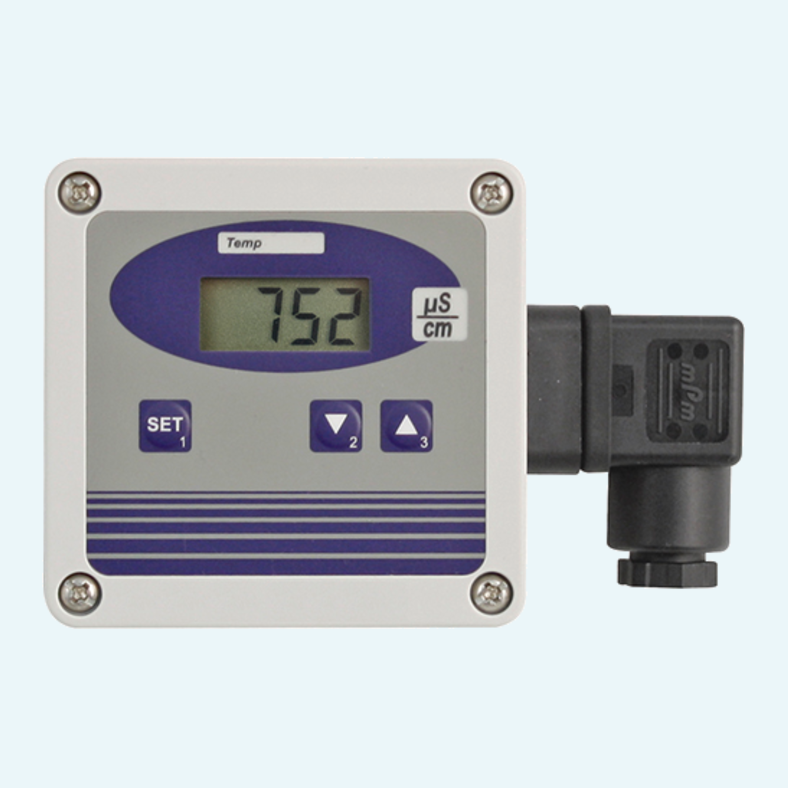

Die 4-stellige LCD-Anzeige zeigt den aktuellen Messwert an. Temperatur, Minimalwerte und Maximalwerte können über die Gerätetasten abgerufen werden.
Die Parameter werden über die Tastatur eingestellt, einschließlich Zellkonstante, Messfunktion, Messbereich, Temperaturkompensation, Referenztemperatur und TDS-Faktor.
Das ABS-Wandgehäuse verwendet für den elektrischen Anschluss einen Winkelstecker nach DIN 43650.
| Medientemperatur |
-5...+80 °C / 0...60 °C (abhängig vom Artikel)
|
|---|
| Zellkonstante |
0.55 1/cm / 0.4 1/cm (abhängig vom Artikel)
|
|---|---|
| Leitfähigkeitsbereich, max. |
0...500 mS/cm
|
| Leitfähigkeitsbereich, min. |
0...200 µS/cm
|
| Temperaturkompensation |
natural water (non-linear), adjustable coefficient (linear)
|
| Genauigkeit |
±0.5 % OR / ±0,3 FS
|
| Relative Luftfeuchtigkei, Betrieb |
0...95 %RH not condensing
|
|---|---|
| Schutzart Front |
IP65
|
| Betriebstemperatur |
-25...+50 °C
|
| Genauigkeit |
±0.2 % FS
|
|---|
| Anzahl der analogen Ausgänge (passiv) |
1
|
|---|---|
| Hilfsspannung, Analogausgang (passiv) |
12...30 V
|
| Last, extern |
RA( ) < ( (Uv – 12 V) / 0,02 A )
|
| Art des analogen Ausgangs (passiv) |
2-Wire
|
| Abmessungen des Gehäuses |
82 mm x 80 mm x 55 mm
|
|---|---|
| Gehäusematerial |
ABS
|
| Montage |
Wandmontage
|
| CE-Konformität |
Yes
|
|---|
| Art des elektrischen Anschlusses |
DIN 43650-A / ISO 4400 plug IP65
|
|---|
| Prozessanschluss |
Ohne / PG13.5 / G ½"A (abhängig vom Artikel)
|
|---|
| Genauigkeitsangabe |
±1 Digit @25°C
|
|---|---|
| Anzeigetyp |
LCD
|
| Art der Bedienelemente |
Button
|
| Beschreibung |
4digit, approx. 10mm high
|
