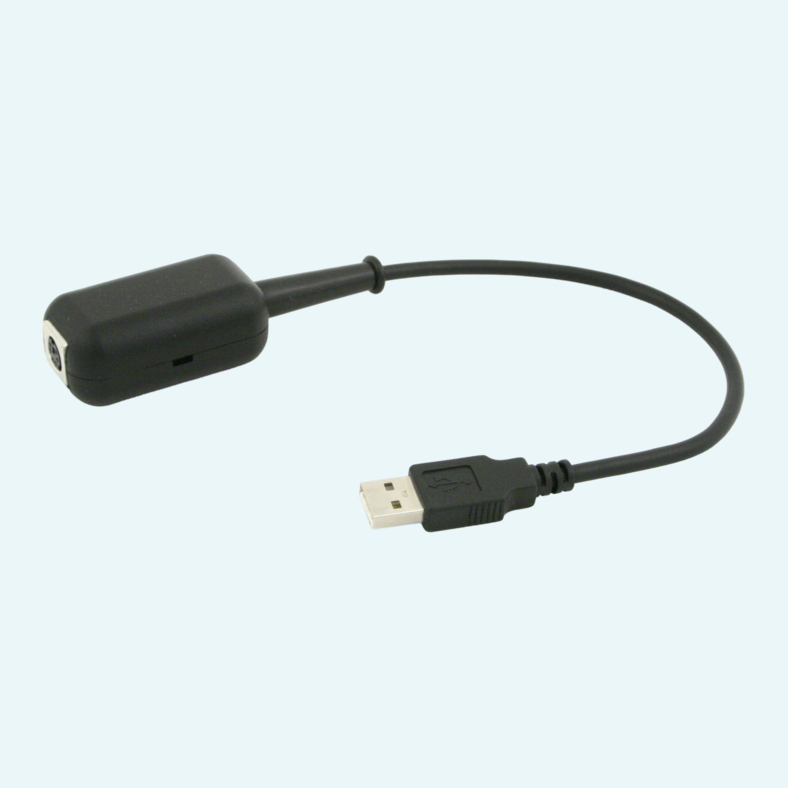

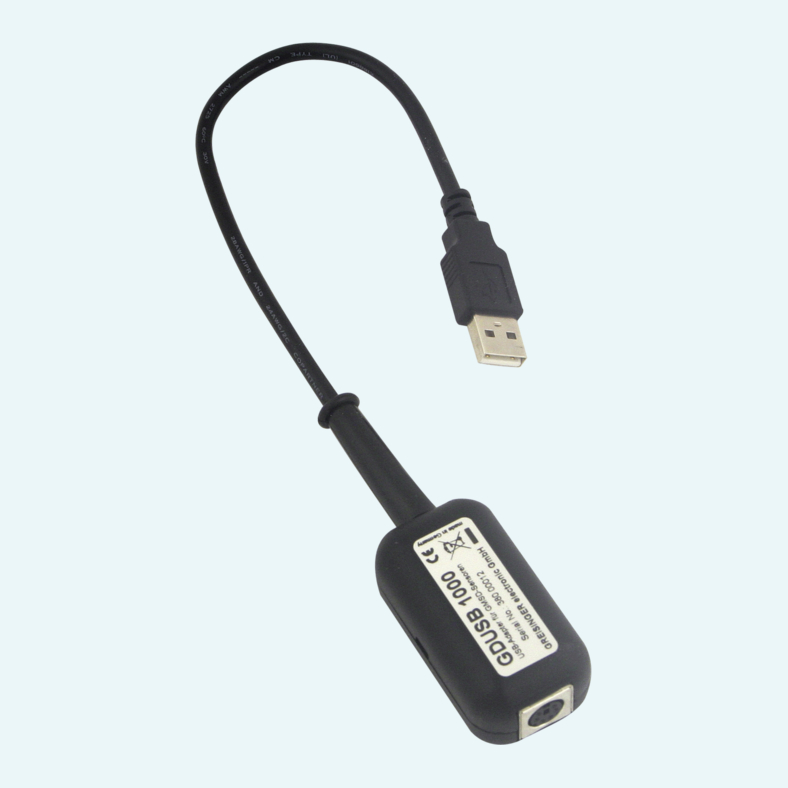

Schnelle Druckänderungen lassen sich leichter nachvollziehen, wenn die Messkette sie direkt am PC erfassen kann. Der GDUSB 1000 verbindet GMSD/GMxD-Drucksensoren mit einer USB-Schnittstelle und unterstützt die Hochgeschwindigkeits-Druckkurvenanalyse, die Druckspitzenerkennung und die Langzeit-Drucküberwachung.
Für dynamische Tests zeichnet der Fast-Modus sehr schnelle Druckänderungen mit einem Messzyklus von 1 ms bis 10 s auf und unterstützt die triggerbasierte Aufzeichnung mit Pre-Trigger. Im Standardmodus verhält sich der Adapter wie ein tragbares GMH3xxx-Messgerät und kann mit der Standard-GMH/EASYBus-Software für Langzeit-Druckmessungen oder Leckagetests verwendet werden.
Die automatische Sensorerkennung stellt den Messbereich beim Anschließen des Sensors ein und reduziert so den Einrichtungsaufwand bei Sensorwechseln. Der Adapter wird über USB versorgt, verwendet wählbare Druckeinheiten, darunter mbar, bar, kPa, MPa, mmHg, PSI und mH2O, und liefert eine typische Genauigkeit von ±0,2 % FS bei Nominaltemperatur.
Der Adapter bietet einen Standardmodus für angeforderte Messungen und einen Fast-Modus für die automatische Übertragung nach Eintreten einer Triggerbedingung.
Je nach gewähltem Modus und Zykluszeit stehen vier Kanäle für Messwert, Mittelwert, minimalen Spitzenwert und maximalen Spitzenwert zur Verfügung.
Im Fast-Modus wird die Aufzeichnung über konfigurierbare Triggerbedingungen gestartet und gestoppt, mit Pre-Trigger für Werte vor der Startbedingung.
GMSD/GMxD-Drucksensoren werden über eine 6-polige geschirmte, verriegelbare Mini-DIN-Buchse angeschlossen.
Die Software unterstützt wählbare Einheiten, darunter mbar, bar, kPa, MPa, mmHg, PSI und mH2O, je nach angeschlossenem Sensor.
Der PC-Anschluss erfolgt über einen Standard-USB-Typ-A-Stecker und versorgt den Adapter über die USB-Schnittstelle mit Spannung.
Nullpunktkorrektur, Steigungskorrektur und Höhenkorrektur für Absolutdrucksensoren werden in der Software konfiguriert und im Sensor gespeichert.
System requirements:
Version 6.7.6: Windows 7 onwards
Version 10.1.8: Windows 10 onwards
