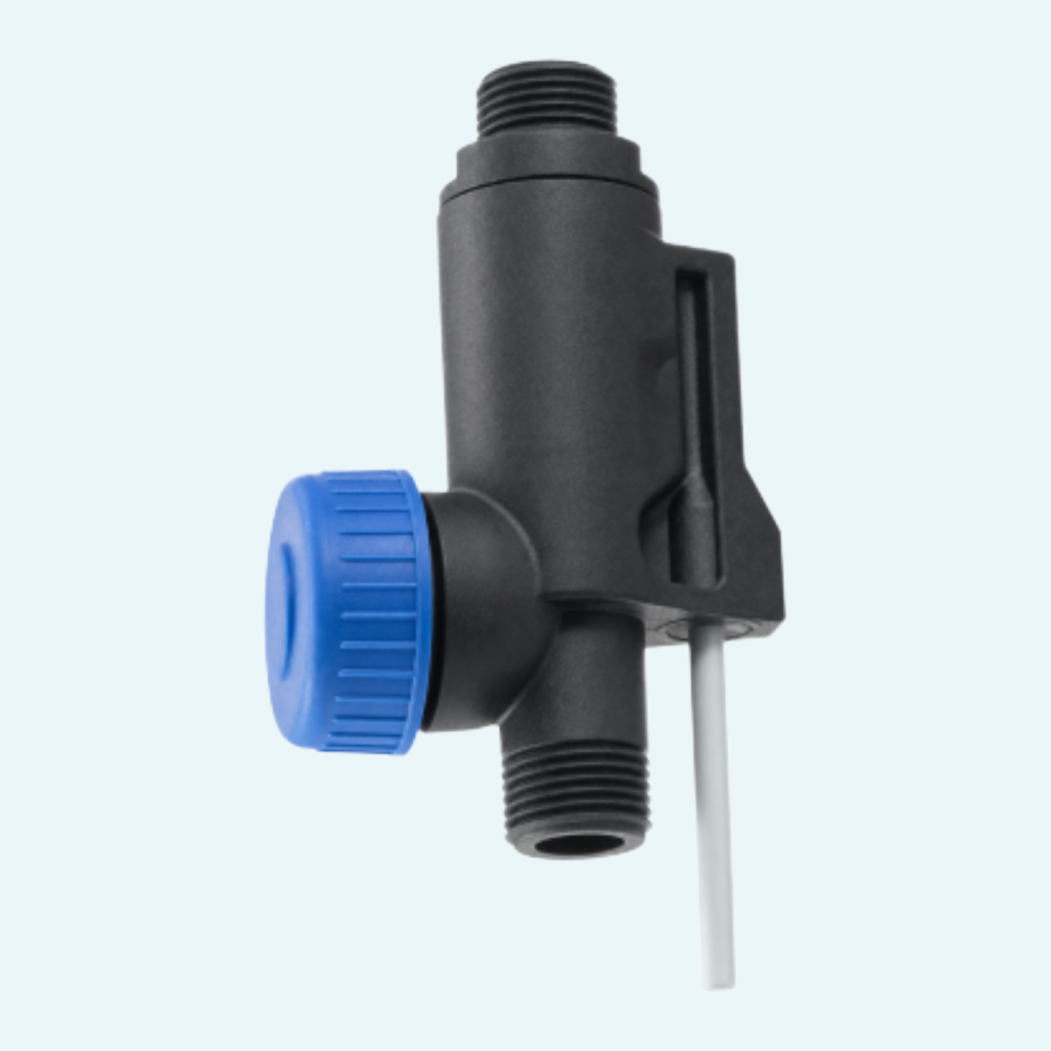

Eine zuverlässige Durchflussüberwachung in kompakten Wasserleitungen beginnt mit einem definierten Schaltpunkt. Die FX-Baureihe nutzt ein mechanisches Prinzip mit magnetischer Reedschalter-Betätigung zur Überwachung flüssiger Medien. Ein wählbarer Schaltbereich von 0,4...12 l/min H2O deckt DN 15-Wasseranwendungen ab, wobei Ausführungen ohne Federunterstützung oder mit Federunterstützung für höhere Schaltwerte verfügbar sind.
Die Installation bleibt vor Ort praxisgerecht. Das Gehäuse aus POM-Kunststoff enthält einen 25-µm-Filter, der Anschluss erfolgt über Außengewinde G 1/2 A, und der elektrische Anschluss nutzt ein 0,5 m langes Kabel. Mit einer Druckbeständigkeit von PN 10, Schutzart (IP65) und Medientemperaturen von -20...+70 °C unterstützt der Schalter einen zuverlässigen Betrieb in Wasser- und Flüssigmedienleitungen.
Für Anwendungen, die einen kontrollierten Auslaufdurchfluss benötigen, regelt der optionale integrierte Durchflussbegrenzer den Wasserdurchfluss, sobald der vorgeschaltete Druck 2 bar übersteigt. Für einen Differenzdruckbereich von 2...10 bar stehen eingestellte Durchflussraten von 3 bis 12 l/min zur Verfügung.
Das Gerät überwacht den Flüssigkeitsdurchfluss durch magnetische Betätigung eines Reedschalters und ist als Öffnerkontakt bzw. Schließer im Ruhezustand offen (normally open) ausgeführt.
Die Baureihe verwendet ein DN 15-Gehäuse mit Anschluss über Außengewinde G 1/2 A. Bei Kunststoffteilen kann die Maßgenauigkeit des Gewindes nicht garantiert werden.
FX arbeitet ohne Federunterstützung, während FXF eine Federunterstützung für höhere Schaltwerte im angegebenen Bereich hinzufügt.
Der Schalter verfügt über ein 0,5 m langes Kabel. Eine Last muss in Reihe geschaltet werden, und die elektrischen Daten gelten für ohmsche Lasten.
Alle Einbaulagen sind möglich, außer Zuströmung von oben. Die Einbaulage beeinflusst den Schaltpunkt.
Der integrierte Begrenzer ist im Auslaufstück verbaut und regelt den Wasserdurchfluss bei einem Differenzdruck von 2...10 bar.
