Mechanischer Durchflussanzeiger für flüssige Medien, PN 16

FQ

Mechanischer Durchflussanzeiger für flüssige Medien, mit Messbereichen von 2,1 - 17 bis 2,1 - 24 l/min H2O über die Größen DN 15 - 25, Innengewinden G 1/2 bis G 1, Druckfestigkeit PN 16 und Sichtfenstern aus Naturglas.

Einführung

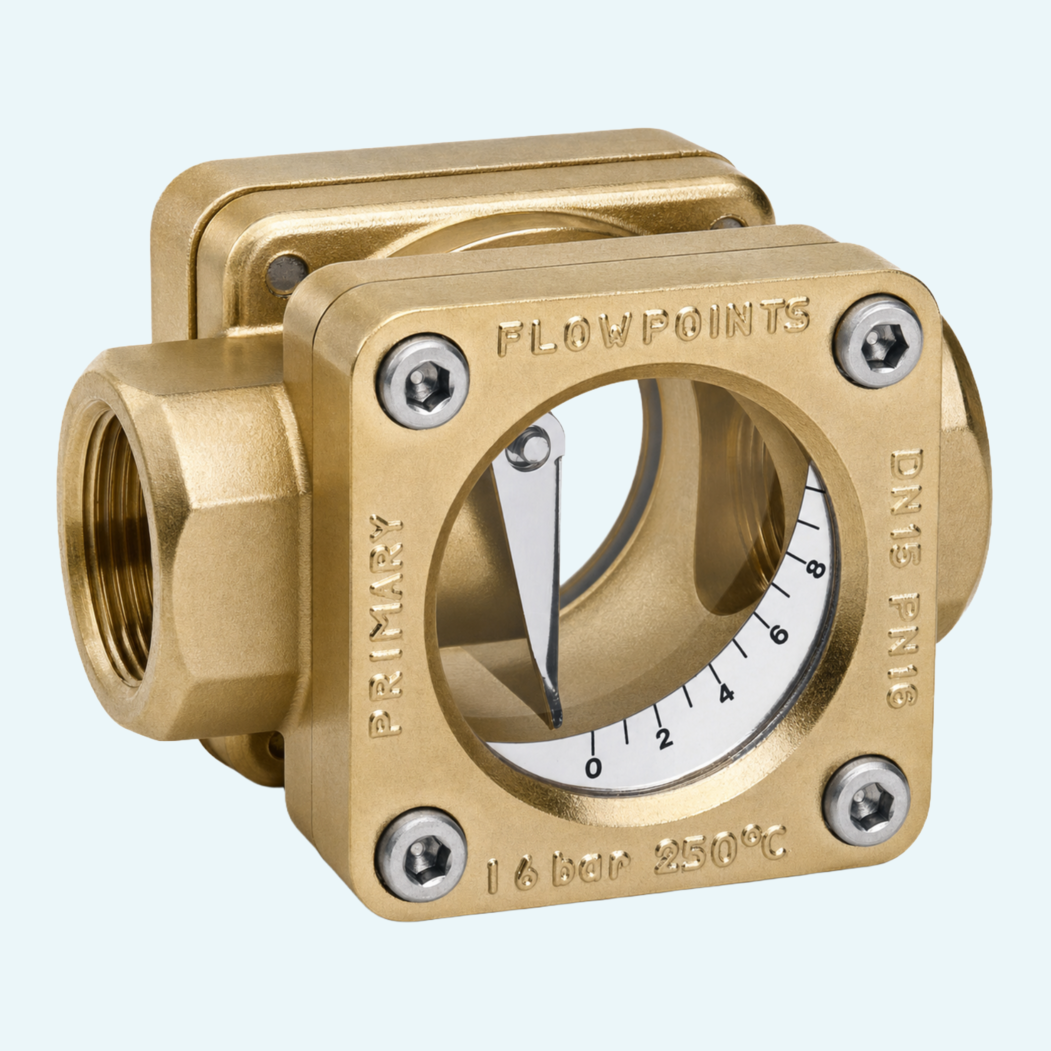

Die Sichtbarkeit des Durchflusses direkt an der Rohrleitung hilft Bedienern, schnell zu reagieren, ohne zusätzliche Elektronik. Diese mechanische Anzeige zeigt den aktuellen Durchfluss flüssiger Medien direkt in der Durchflusskammer an, mithilfe einer Edelstahlklappe, die sich mit dem Volumenstrom anhebt.

Die Baureihe umfasst Ausführungen in DN 15, DN 20 und DN 25 mit Innengewinden G 1/2, G 3/4 und G 1. Die Messbereiche für Wasser reichen von 2,1 - 17 bis 2,1 - 24 l/min H2O, mit empfohlenen Qmax-Werten von bis zu 65 l/min. Die Druckfestigkeit PN 16 und Wassertemperaturen von 0...+100 °C ermöglichen den Einsatz in anspruchsvollen Prozessrohrleitungen.

Große Sichtfenster auf beiden Seiten erleichtern das Ablesen der Skala vom Installationsbereich aus, während Naturglas und medienberührte Werkstoffe wie Rg 5, CW614N, 1.4310, 1.4305 und Klingersil C4400 der Anzeige eine robuste mechanische Bauweise verleihen. Die Standardinstallation erfolgt mit horizontalem Durchfluss von links; ein Durchfluss von unten ist optional erhältlich, wobei die Einbaulage den Messbereich beeinflusst.

Direkte Durchflussansicht
Direkte Durchflussansicht
Die Klappe aus Edelstahl zeigt den aktuellen Durchfluss durch beidseitige Sichtfenster aus Naturglas an.
Größenflexibilität
Größenflexibilität
Die Ausführungen DN 15 - 25 decken Wasserbereiche von 2,1 - 17 bis 2,1 - 24 l/min H2O ab.
Prozesssicherheit
Prozesssicherheit
Die Druckfestigkeit PN 16 unterstützt den Einsatz mit Wasser bei 0...+100 °C.
Installationsauswahl
Installationsauswahl
Standardmäßig ist ein horizontaler Durchfluss auf der linken Seite definiert; ein Durchfluss von unten ist optional.

Merkmale

Mechanisches Klappenprinzip

Die Durchflusskammer enthält eine Klappe aus Edelstahl. Der Volumenstrom hebt die Klappe an, und ihre Position zeigt die aktuelle Durchflussrate auf der Skala an.

Innengewindegrößen

Die Baureihe umfasst die Nominalgrößen DN 15, DN 20 und DN 25 mit Innengewindeanschlüssen G 1/2, G 3/4 und G 1.

Größenzuordnung

Die Anzeige verwendet eine Skalenzuordnung von 1 bis 10. Der jeder Skalenmarkierung zugeordnete l/min H2O-Wert hängt von der Größe und dem Messbereich ab.

Benetzte Werkstoffe

Zu den medienberührten Teilen gehören Rg 5, CW614N, 1.4310, 1.4305, Kalk-Natron-Glas und Klingersil C4400. Die nicht medienberührten Teile bestehen aus Aluminium.

Medienspezifikation

Die Quelle gibt Wasser als Medium an und weist auf Öle auf Anfrage hin. Die Medientemperatur ist für Wasser und Öle getrennt aufgeführt.

Einbaulage

Die Standard-Durchflussrichtung ist horizontal von links. Ein Durchfluss von unten ist optional, wobei die Einbaulage den Messbereich beeinflusst.
