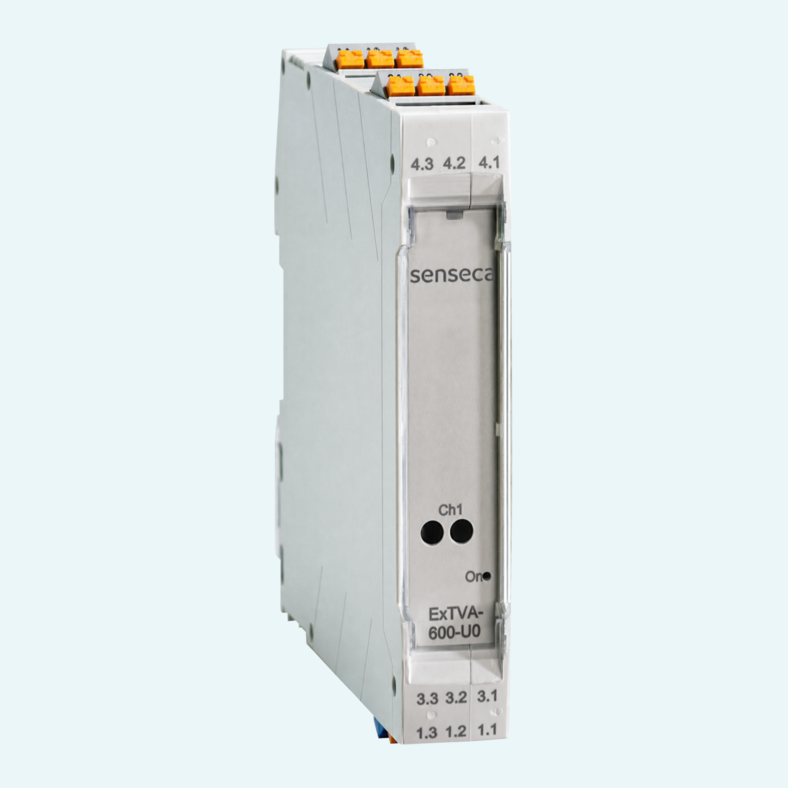

Stabile Prozesssignale erfordern eine saubere Trennung zwischen Feldgerät und Leitsystem. Dieser 1-Kanal-Trennverstärker überträgt und trennt galvanisch 0/4...20-mA/HART-Signale, reduziert dabei Erdschleifeneffekte und leitet gleichzeitig das Stromsignal an eine SPS, einen Regler oder ein anderes Instrument weiter.
Die Installation ist flexibel, da sowohl Eingang als auch Ausgang aktiv oder passiv betrieben werden können. Ein 2- oder 4-Leiter-Messumformer kann direkt angeschlossen werden, und 2-Leiter-Messumformer können mit Spannung versorgt werden. Die HART-Kommunikation wird bidirektional übertragen, mit Frontanschlussbuchsen für HART-Kommunikatoren während der Sensorparametrierung.
Das kompakte Hutschienengehäuse ist für 35-mm-Hutschienen nach IEC 60715 ausgelegt und unterstützt die Reihenmontage. Eine 24...230-V-AC/DC-Weitbereichsversorgung vereinfacht die Schaltschrankplanung, während die optionale Ausführung als zugehöriges Betriebsmittel den Anschluss eigensicherer Geräte aus der Ex-Zone 0/20 [ia] mit Betrieb in der Ex-Zone 2 [ec] unterstützt.
Das Gerät überträgt und trennt galvanisch 0/4...20-mA/HART-Signale in einer 1-Kanal-Konfiguration.
Der Stromeingang unterstützt aktiven oder passiven Betrieb. Auch der Ausgang kann aktiv oder passiv betrieben werden, mit automatischer Betriebsartenerkennung auf der Ausgangsseite.
Angeschlossene 2-Leiter-Messumformer können mit Spannung versorgt werden, wodurch analoge 0/4...20-mA/HART-Messwerte in den nicht explosionsgefährdeten Bereich übertragen werden können.
HART-Signale werden bidirektional übertragen. Integrierte Frontbuchsen bieten einen Anschlusspunkt für HART-Kommunikatoren.
Das Gerät ist für die Montage auf einer 35-mm-Hutschiene nach IEC 60715 ausgelegt und kann horizontal oder vertikal installiert werden.
Für die Signal- und Versorgungsverdrahtung werden steckbare Schraubklemmen verwendet. Optionale Push-in-Klemmen sind in der Bedienungsanleitung aufgeführt.
Das Gehäuse misst 17,5 x 116 x 107,5 mm mit Klemmen und besteht aus RoHS-konformem Polycarbonat.
