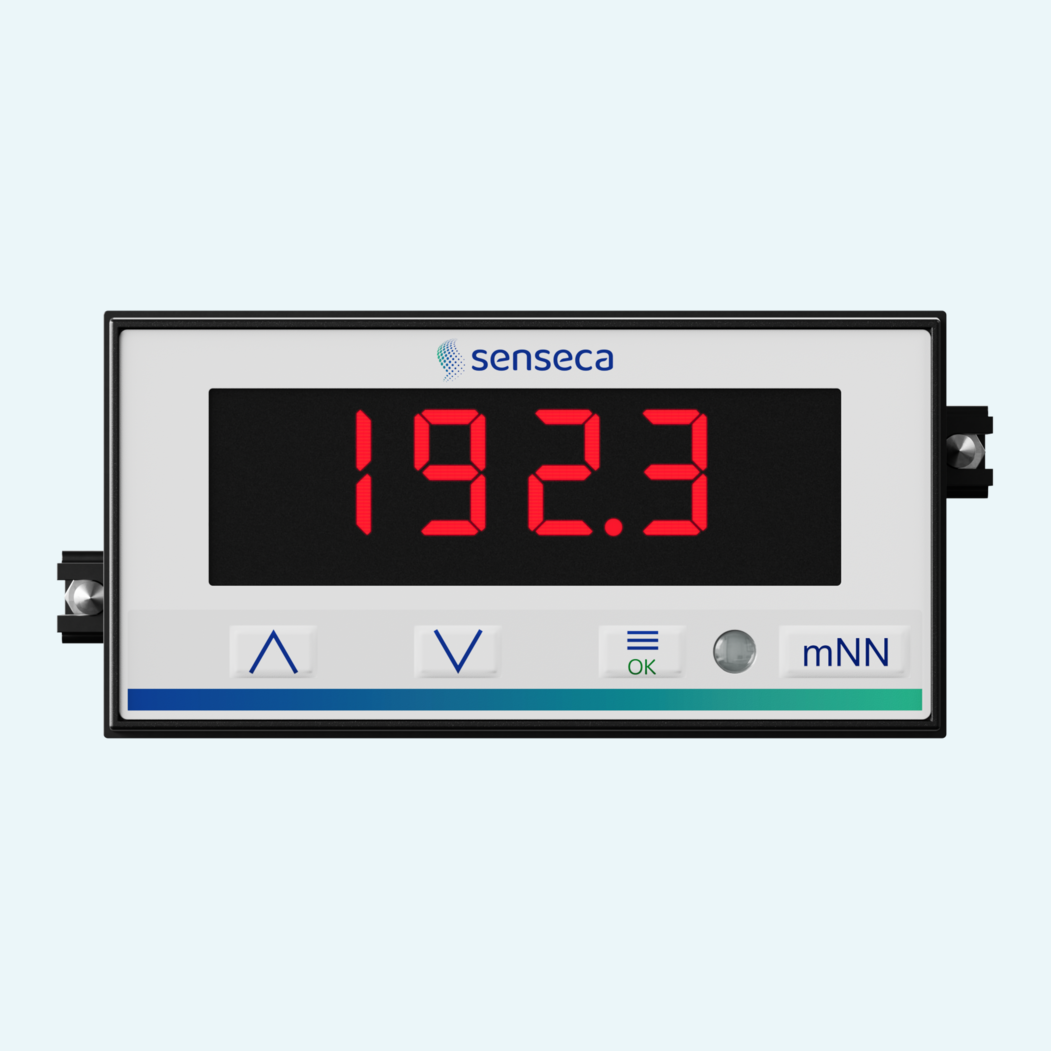

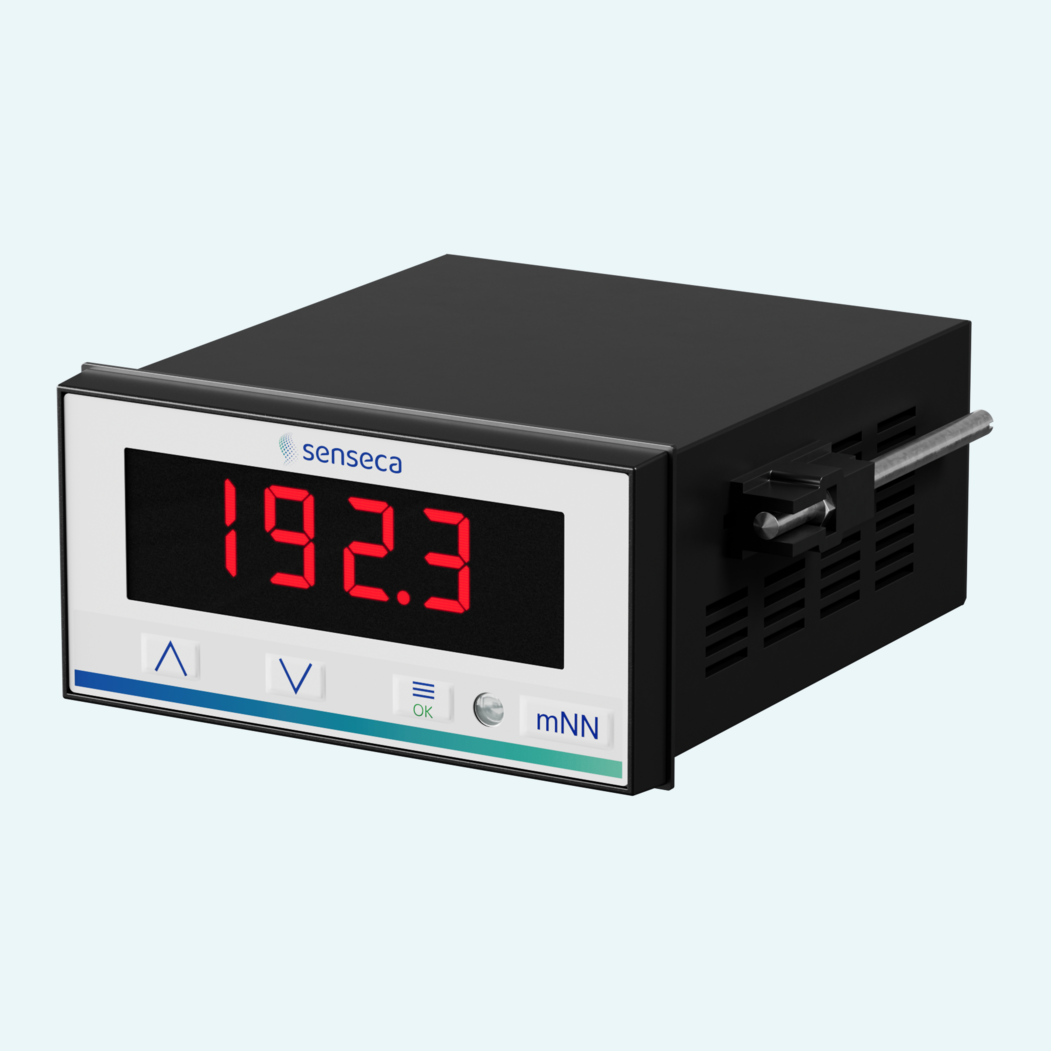

Eine klare lokale Anzeige hilft dem Bedienpersonal, Prozesswerte am Schaltschrank schnell zu erfassen. Dieses Panelmeter zeigt Standard-Strom- und Spannungssignale sowie Pt100-Temperatureingänge an und eignet sich damit für Überwachungs-, Mess- und Regelungsanwendungen in Industrieschaltschränken.
Die flexible Programmierung macht ein einziges Gerät für unterschiedliche Signalaufgaben einsetzbar. Der Anzeigebereich von -1999...2000 Digits sowie der Dezimalpunkt sind frei programmierbar, während die Wandlungsrate zur Anpassung an die Anwendung auf 8/s, 2/s oder 0,5/s eingestellt werden kann. Pt100-Eingänge decken -100...400 °C ab, mit einer Genauigkeit von \pm0,1 % bei Spannung und Strom sowie einer Pt100-Genauigkeit von \pm0,2 °C.

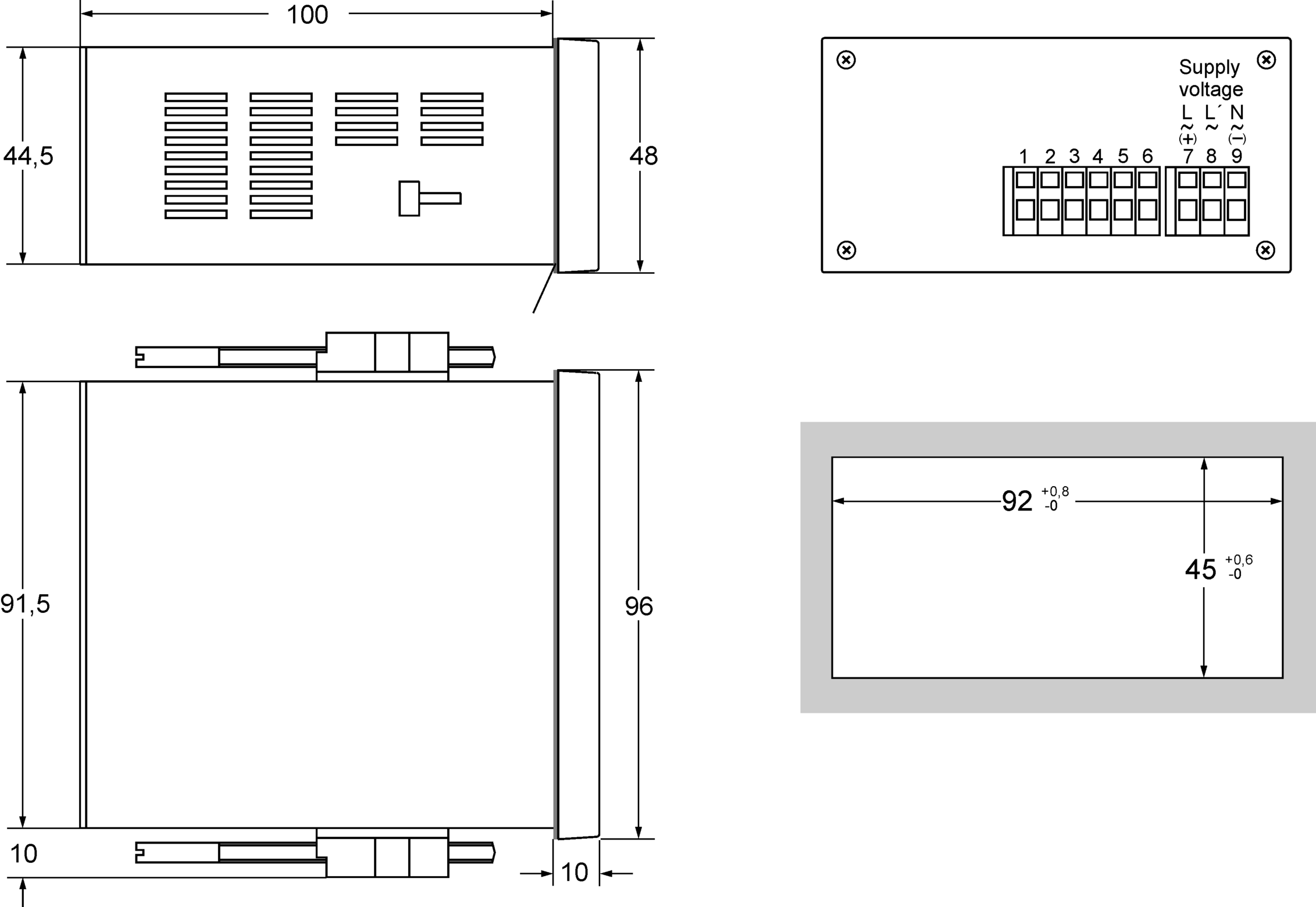

Für anspruchsvolle Anwendungen an der Frontplatte bietet das Gehäuse DIN 96x48 mm eine Schutzart IP65 an der Frontseite. Zu den Anzeigeversionen gehören 14,2-mm-LED-Farben oder eine 20,3-mm-Rot-LED, mit optionaler selbsttätiger Helligkeitsregelung über einen Fotosensor bei den roten Anzeigeversionen.

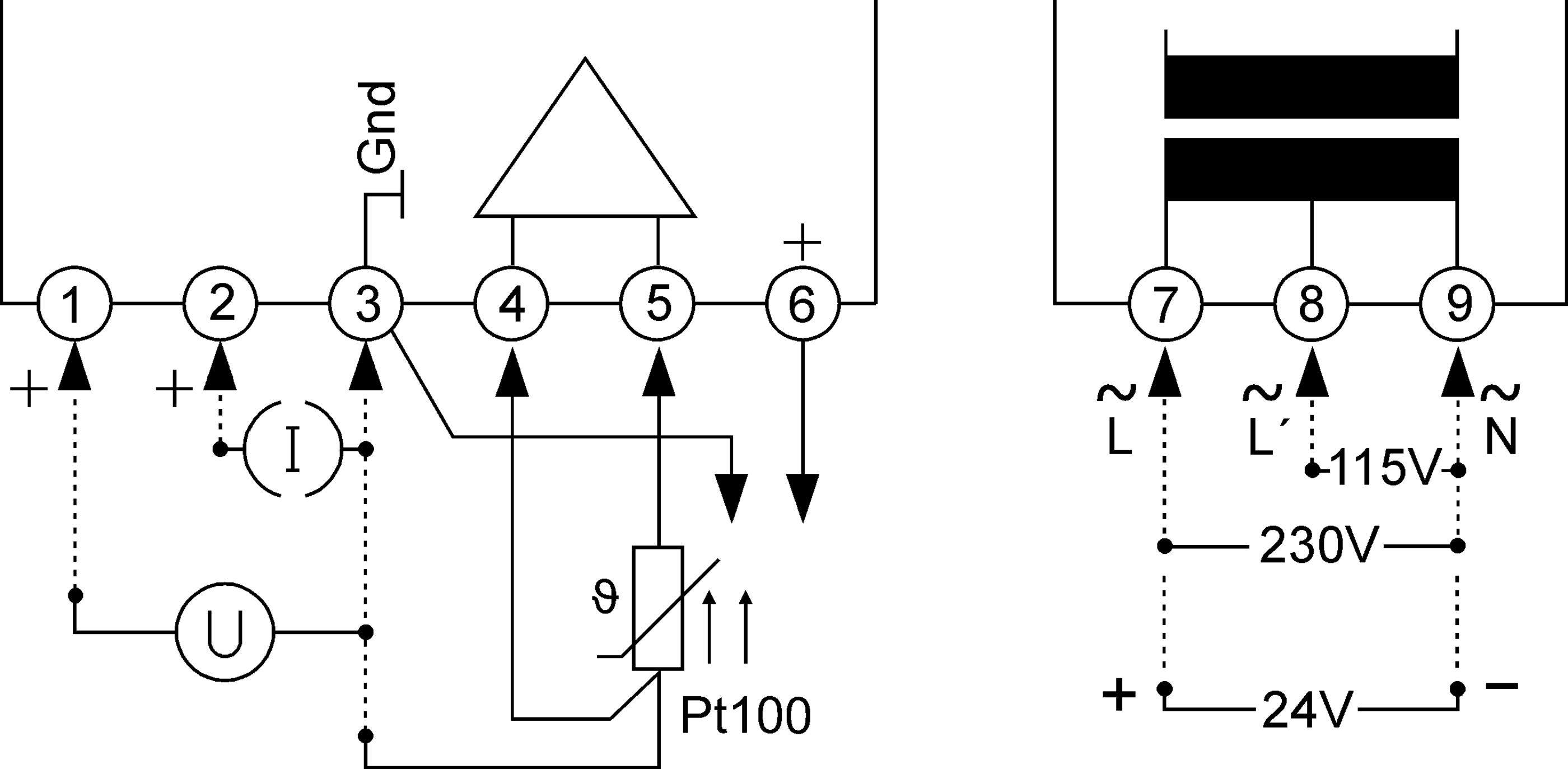

Der Eingang kann über die Geräteparameter für Strom-, Spannungs- oder Pt100-Messung konfiguriert werden.
Startwert, Endwert, Position des Dezimalpunkts und Anzeigekorrektur sind über die Fronttasten programmierbar.
Die Aktualisierungsrate der Anzeige kann mit 8 Messungen pro Sekunde, 2 Messungen pro Sekunde oder 0,5 Messungen pro Sekunde ausgewählt werden.
Ein linearisierter analoger Ausgang 0...10 V DC ist mit Kurzschlussschutz und einer maximalen Last von 5 mA verfügbar.
Die optionale selbsttätige Anzeigenhelligkeit nutzt einen integrierten Fotosensor und kann im Menü ein- oder ausgeschaltet werden.
Eine Parametersperrfunktion verhindert unerwünschte Änderungen nach der Konfiguration.
