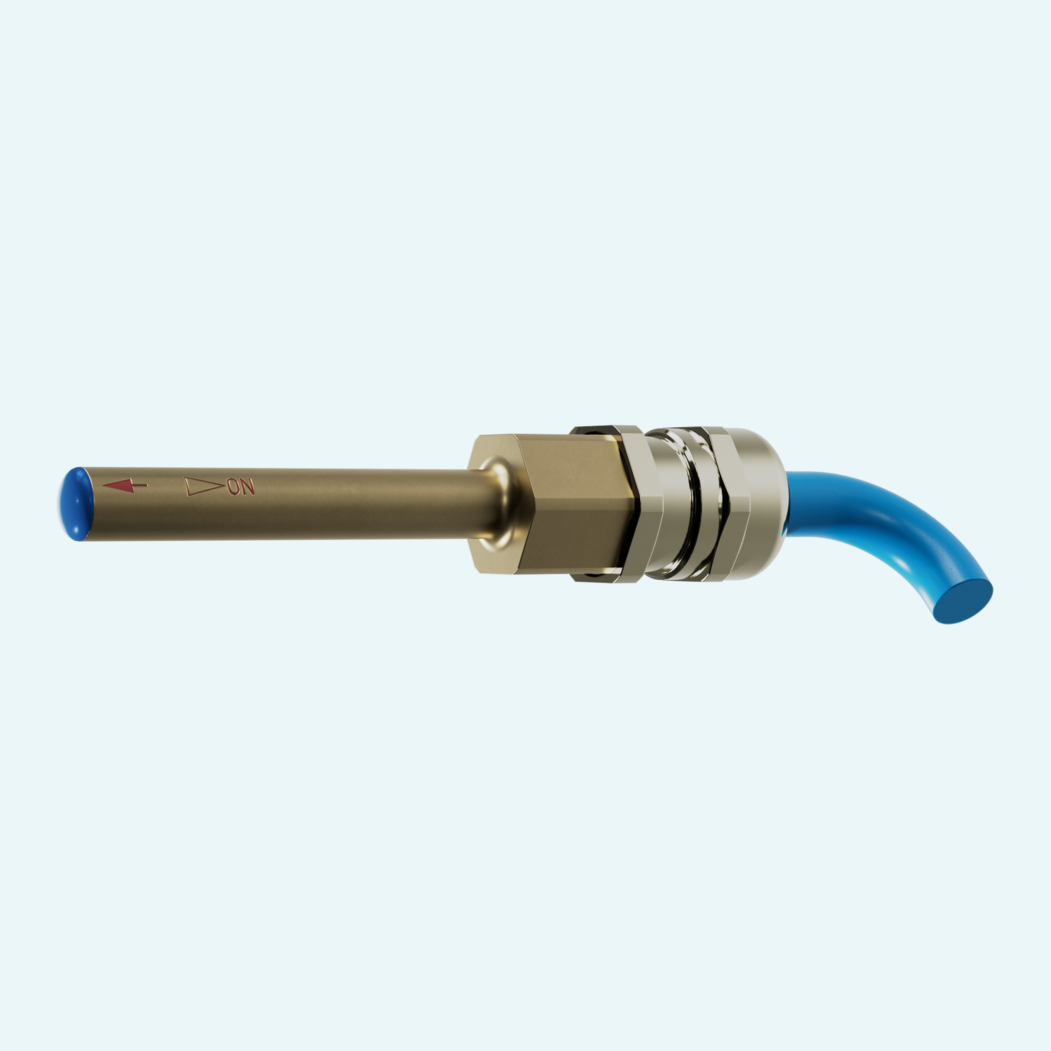

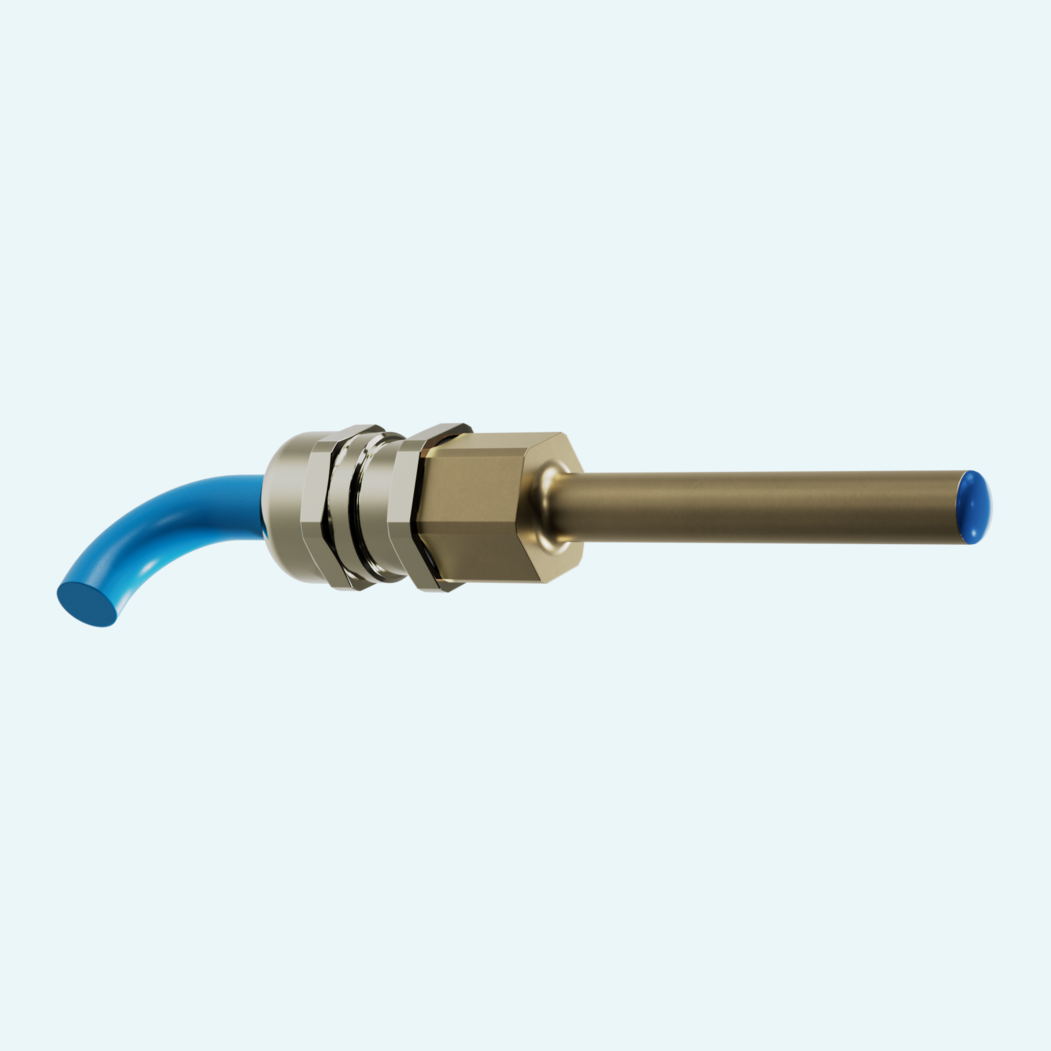

Schaltfunktionen im explosionsgefährdeten Bereich erfordern ein Gerät, das dem Konzept der Eigensicherheit der Anlage entspricht. Diese Schaltbox ist für die Geräteserie UR1 konzipiert und verfügt über einen Reed-Schalter sowie die ATEX-Zulassung BVS 03 ATEX E390 X für den Einsatz in eigensicheren Stromkreisen.
Für Inbetriebnahme und Wartung kann der Schaltpunkt durch Lösen der Schrauben am Klemmstück, Verschieben des Schaltrohrs in die gewünschte Position und erneutes Anziehen der Schrauben eingestellt werden. Die Schaltfunktion kann gemäß dem Anschlussschema als Öffner oder Schließer festgelegt werden, wodurch sich das Ausgangsverhalten an Ihre Steuerungslogik anpassen lässt.
Die Integration ist ausschließlich für eigensichere Stromkreise vorgesehen. Es muss ein geeigneter trennender Schaltverstärker vorgesehen werden, die Kabellänge ist auf max. 5 m begrenzt, und die angegebenen elektrischen Werte für Spannung und Strom dürfen nicht überschritten werden. Es sind Ausführungen mit 2,5 m oder 5 m Kabellänge erhältlich.
Die Schaltbox verwendet einen Reed-Schalter zur Schaltanzeige innerhalb der Geräteserie UR1.
Das Gerät ist ausschließlich für eigensichere Stromkreise bestimmt. Es muss ein geeigneter trennender Schaltverstärker vorgesehen werden.
Die Einstellung erfolgt durch Lösen der Schrauben am Klemmstück, Verschieben des Schaltrohrs und erneutes Anziehen der Schrauben.
Die Schaltfunktion wird gemäß dem Anschlussschema als Öffner oder Schließer eingestellt.
Die Schaltbox ist mit einer Kabellänge von 2,5 m oder 5 m erhältlich.
