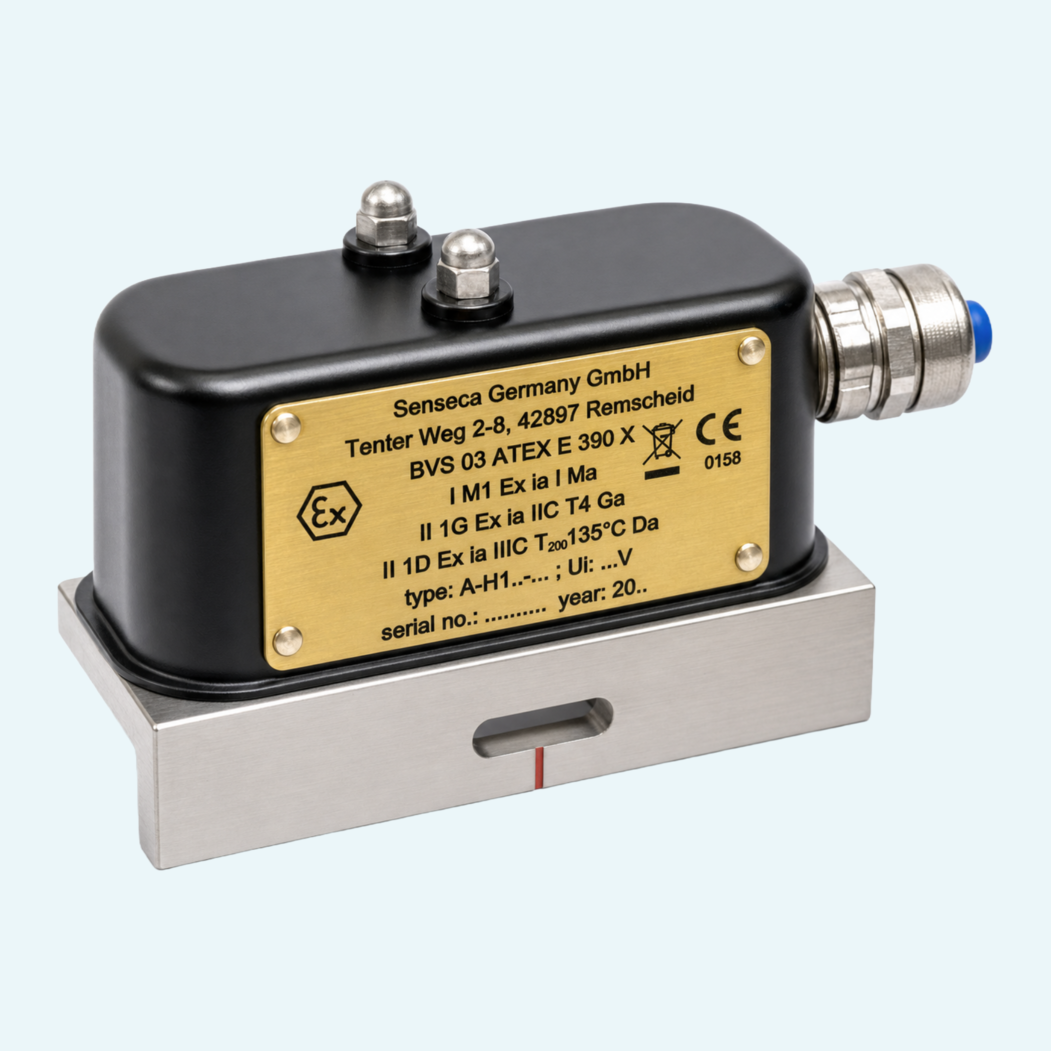

Nutzen Sie die Grenzstanderfassung in explosionsgefährdeten Bereichen, ohne Ihre Installation komplexer zu machen. Der Schaltkopf ATEX A-H1.1 ist für die Geräteserie HD (HD1K, HD1KO, HD2K, HD2KO) konzipiert und bietet über einen Reedkontakt eine zuverlässige Schaltfunktion für eigensichere Stromkreise.
Die kompakte, robuste Bauweise unterstützt anspruchsvolle industrielle Umgebungen, mit einer Schutzart (IP65) nach Industriestandard und einem schwarz beschichteten Stahlgehäuse. Die elektrische Schaltung ist bis 30 V und 1 A bei ohmschen Lasten ausgelegt, während Medientemperaturen von -20 bis +120 °C viele typische Prozessanwendungen abdecken.
Die Inbetriebnahme bleibt vor Ort praxisgerecht: Falls Sie den Schaltpunkt anpassen müssen, kann der Schaltkopf längs positioniert und anschließend mit der Befestigungsschraube fixiert werden. Der Schaltkopf wird mit einem blauen, nummerierten dreiadrigen Kabel (2,5 m oder 5 m) geliefert. Nur mit eigensicheren Stromkreisen verwenden und einen geeigneten Trennschaltverstärker vorsehen; die Kabellänge ist auf max. 5 m begrenzt.
Eigensicherer Schaltkopf mit Reedkontakt, ausgeführt als Wechselkontakt.
Blauer, dreiadriger, nummerierter Kabelanschluss; verfügbare Kabellängen sind 2,5 m und 5 m.
Der Schaltpunkt kann durch Längsverstellung eingestellt und anschließend mit einer Befestigungsschraube fixiert werden.
Ausgelegt für max. 30 V Schaltspannung und max. 1 A Schaltstrom bei ohmschen Lasten.
Nur für eigensichere Stromkreise vorgesehen; ein geeigneter Trennschaltverstärker ist erforderlich.
Eine Last muss in Reihe geschaltet werden; kapazitive, induktive und Lampenlasten erfordern eine Schutzbeschaltung.
Gehäusematerial ist schwarz beschichteter Stahl; die Gleitplatte ist vernickeltes Messing.
Medientemperatur -20 bis +120 °C; Umgebungstemperatur 20 bis +50 °C
