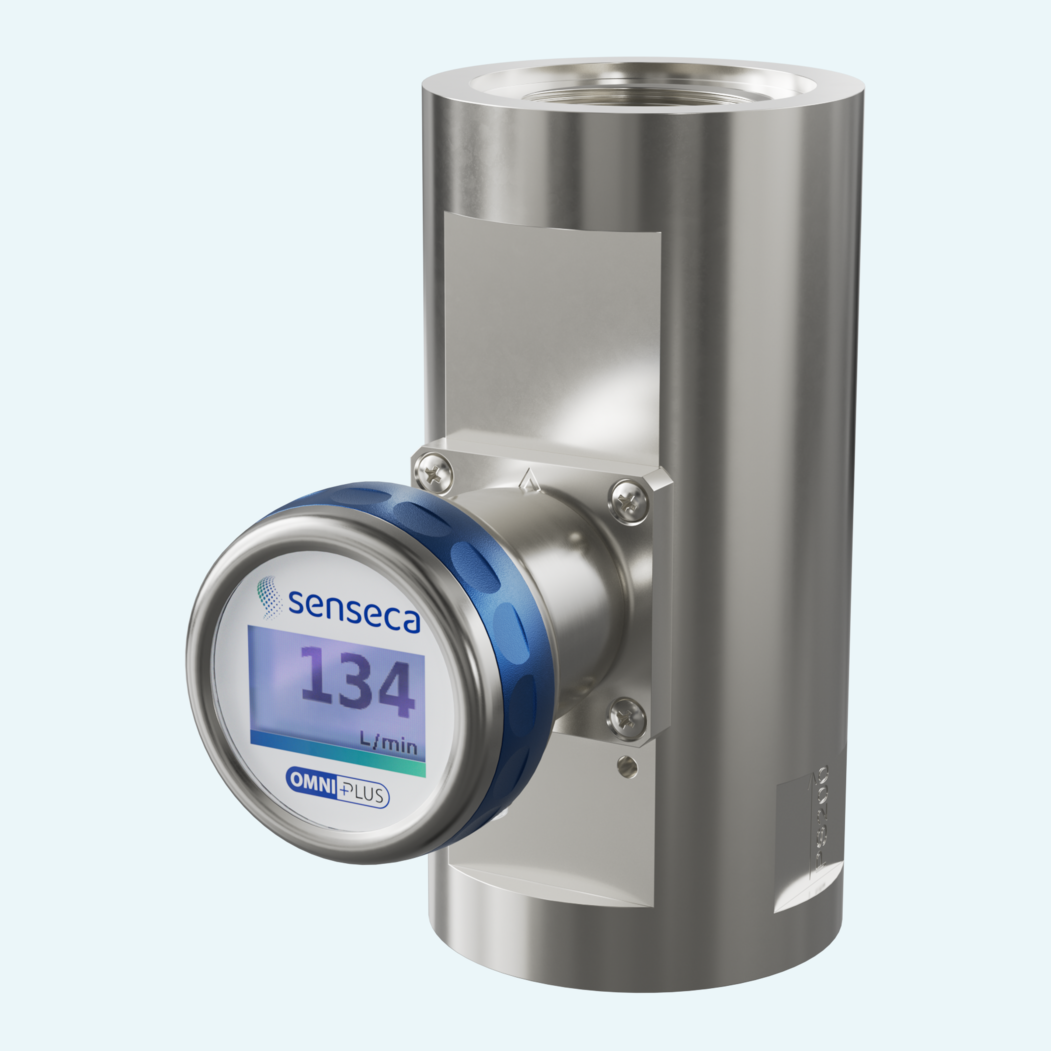

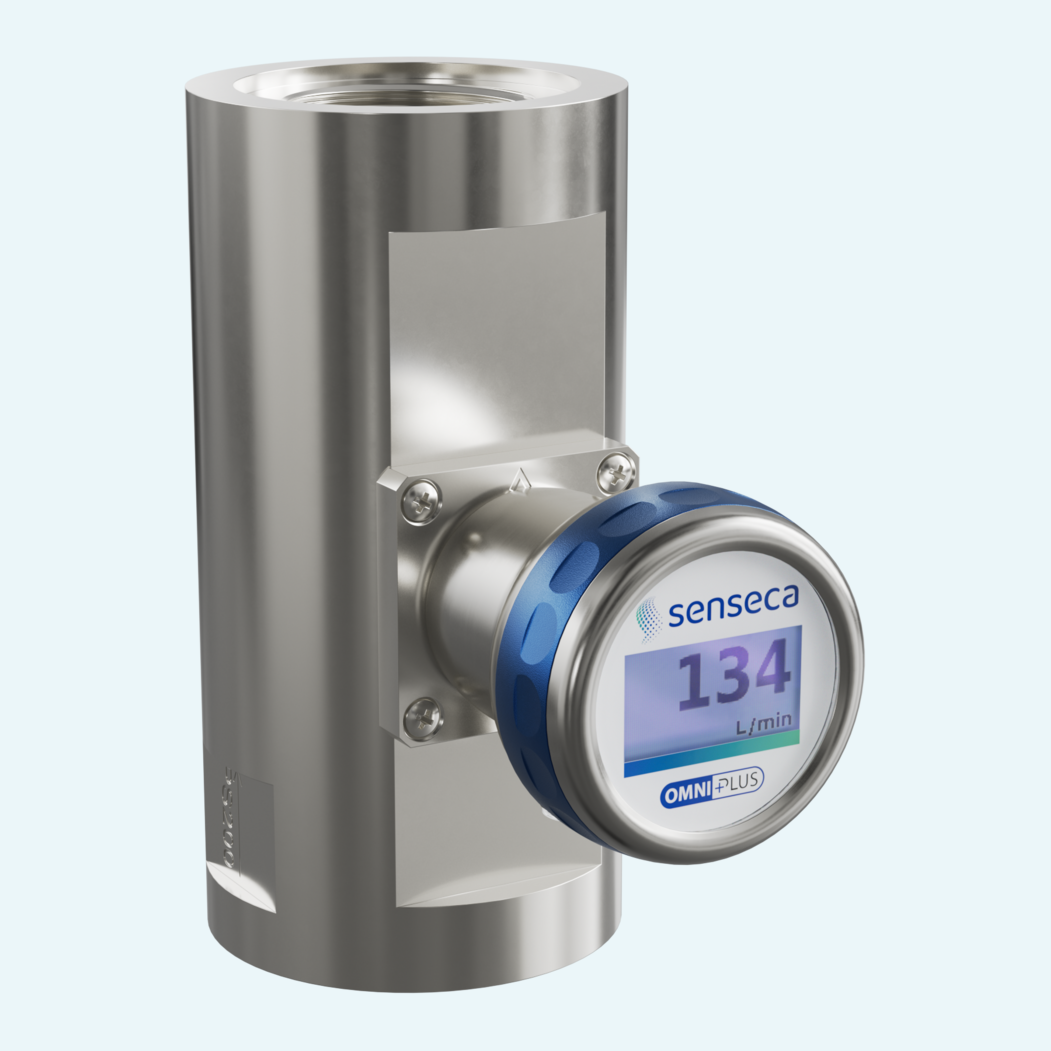

Höherviskose Ölkreisläufe benötigen eine Durchflussmessung, die auch bei großen Rohrnennweiten und kompakten Maschinenlayouts praxistauglich bleibt. Diese Messumformer-Familie ist für Öle und andere viskose Medien von 30...330 mm²/s ausgelegt, mit Messbereichen von 10...160 l/min und ohne erforderliche Ein- und Auslaufstrecken.
Das federunterstützte Schwebekörperprinzip verleiht der Messung eine robuste mechanische Basis. Ein mit einem Magneten ausgestatteter Schwimmer bewegt sich beim Durchfluss des Mediums gegen eine Feder, während Magnetfeldsensoren dessen Position außerhalb der Durchflusskammer erfassen. Die Baugrößen DN 32, DN 40 und DN 50, Innengewinde von G 1¼ bis G 2 sowie eine Druckfestigkeit von PS 200 unterstützen anspruchsvolle industrielle Anwendungen.
Die Integration wird durch einen konfigurierbaren Analogausgang, zwei Schaltausgänge und IO-Link V1.1 unterstützt. Die Schutzart IP65/IP67, Ausführungen aus Messing oder Edelstahl sowie ein optionaler Medientemperaturbereich bis +120 °C mittels Distanzstücken tragen dazu bei, dass sich die Familie an unterschiedliche Prozess- und Maschinenanforderungen anpasst.
Der Messumformer arbeitet nach dem federunterstützten Schwebekörperprinzip. Ein mit einem Magneten ausgestatteter Schwimmer bewegt sich mit dem Medium, und Magnetfeldsensoren erfassen dessen Position außerhalb der Durchflusskammer.
Die Produktfamilie umfasst DN 32, DN 40 und DN 50 mit Messbereichen von 10...80 l/min bis 50...160 l/min für Öle von 30...330 mm²/s.
Die Geräte verwenden Innengewinde von G 1¼ bis G 2. Weitere Anschlussarten sind je nach Quelle auf Anfrage erhältlich.
Der Analogausgang kann für Strom oder Spannung konfiguriert werden, darunter 4...20 mA, 0...20 mA, 0...10 V, 2...10 V, 0...5 V, 1...5 V und 0,5...4,5 V.
Zwei Push-Pull-Transistorausgänge können als Grenzwertschalter, Frequenzausgänge, Impulsausgänge oder Ausgänge für den Vorwahlzähler eingestellt werden.
Das Gerät unterstützt IO-Link V1.1 mit COM2-Übertragung, SIO-Modus, Blockparametrierung und Datenspeicherung.

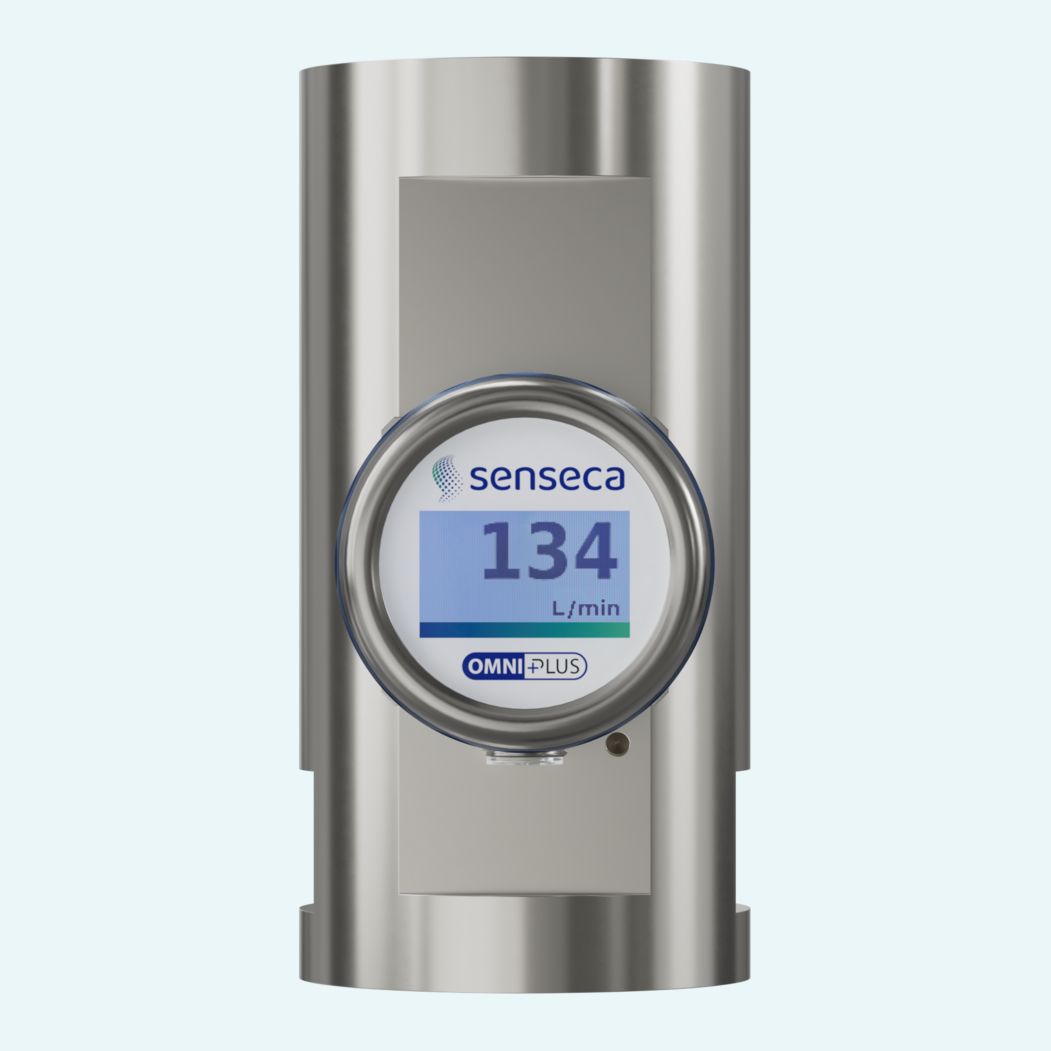

Das grafische 1,2-Zoll-LCD verfügt über 128 x 64 Pixel und nutzt im Normalbetrieb eine weiße Hintergrundbeleuchtung sowie eine rote Hintergrundbeleuchtung für Alarmmeldungen.
Die Familie ist in Ausführungen aus Messing und Edelstahl erhältlich, mit optional erweitertem Temperaturbereich bis +120 °C mittels Distanzstücken.
