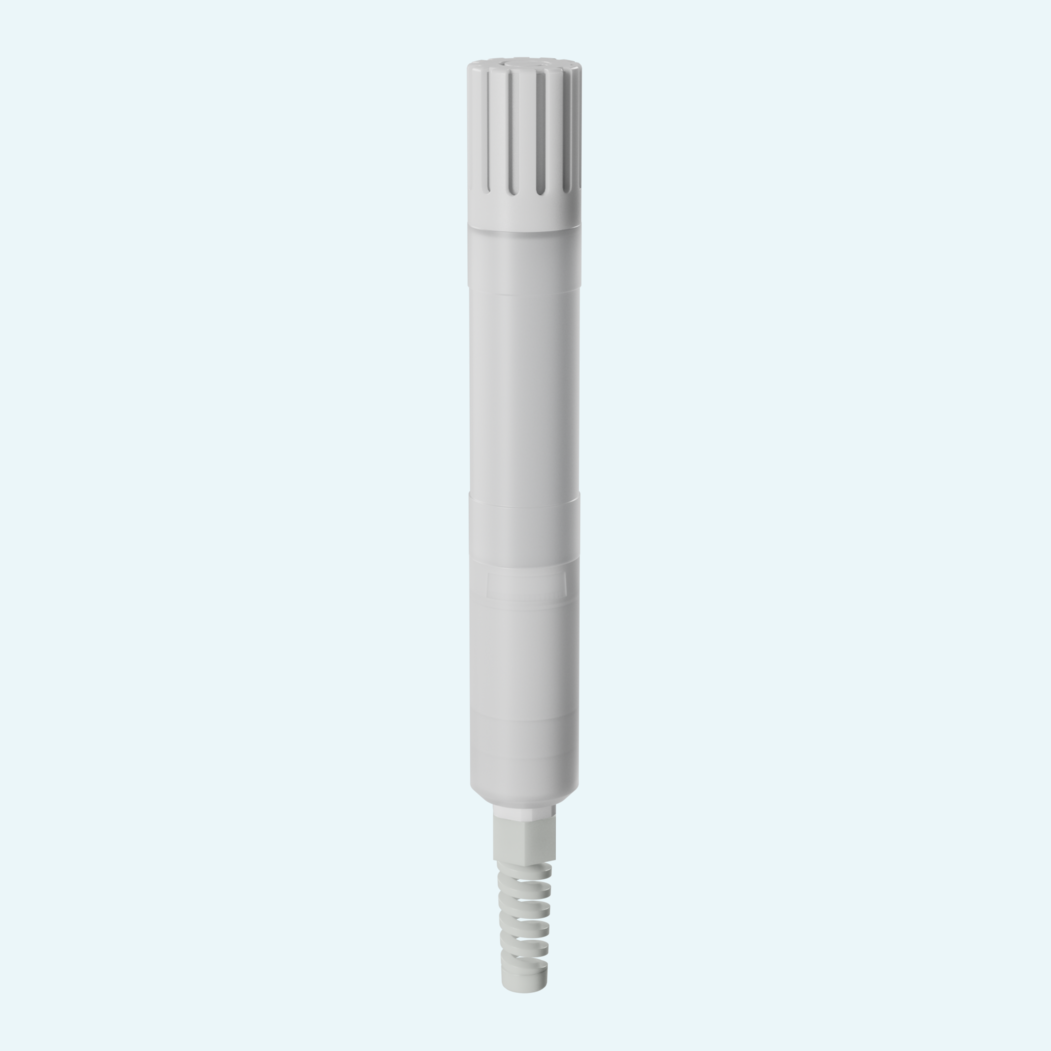

Stabile Feuchte- und Temperaturdaten im Außenbereich hängen von der korrekten Sensorexposition und einer sauberen Signalübertragung ab. Die HD9009-Transmitter sind mikroprozessorbasierte Feuchte- und Temperaturgeräte für die meteorologische und Umweltüberwachung mit Standard-Spannungsausgängen, die sich problemlos in Datenlogger und Erfassungssysteme integrieren lassen.
Der Feuchtesensor nutzt ein hygroskopisches Polymer-Kapazitätselement für die Messung von 0...100 % RH, während die Temperatur mit einem Pt100-Element gemessen wird. Die Ausgänge sind so ausgelegt, dass sie mit steigender Feuchte und Temperatur linear ansteigen. Die Standardskalierung legt 0...100 % RH auf 0...1 Vdc und -40...+80 °C auf 0...1 Vdc fest, und der Temperaturausgang kann innerhalb des Bereichs -40...+80 °C mit einer Mindestspanne von 25 °C umprogrammiert werden.
Installationshinweise unterstützen eine zuverlässige Messung im Feld. Die Position des Transmitters hat keinen Einfluss auf die Genauigkeit, jedoch wird der Sensor in der Regel nach unten gerichtet installiert, sofern möglich, um Staubablagerungen auf dem Schutzfilter zu reduzieren. Für den Einsatz in Wetterstationen können die Mehrfach-Strahlungsschutzschilde HD9007 (HD9007A-1 und HD9007A-2) verwendet werden, um die Sensoren vor Sonneneinstrahlung, Regen und Wind zu schützen; in Umgebungen mit hoher Störeinstrahlung wird eine sachgerechte Kabelführung mit geschirmten Kabeln empfohlen.
Misst die relative Feuchte (0...100 % RH) und die Temperatur (-40...+80 °C) mittels kapazitivem Feuchtesensor und Pt100-Sensor.
Der Standardausgang beträgt 0 % RH = 0,00 Vdc, 100 % RH = 1,00 Vdc sowie -40 °C = 0,00 Vdc, +80 °C = 1,00 Vdc.
Die Feuchte kann an den Fixpunkten 75,4 % RH und 33 % RH nachkalibriert werden, wobei der Messbereich 0...100 % RH unverändert bleibt.
Der Temperaturausgang kann mit einem Pt100-Simulator oder Präzisionswiderständen programmiert werden, wobei eine LED-Anzeige durch die Einstellung führt.
Die Spannungsversorgung beträgt 5...35 Vdc, der minimale Eingangswiderstand für Spannungsausgänge 10 kΩ.

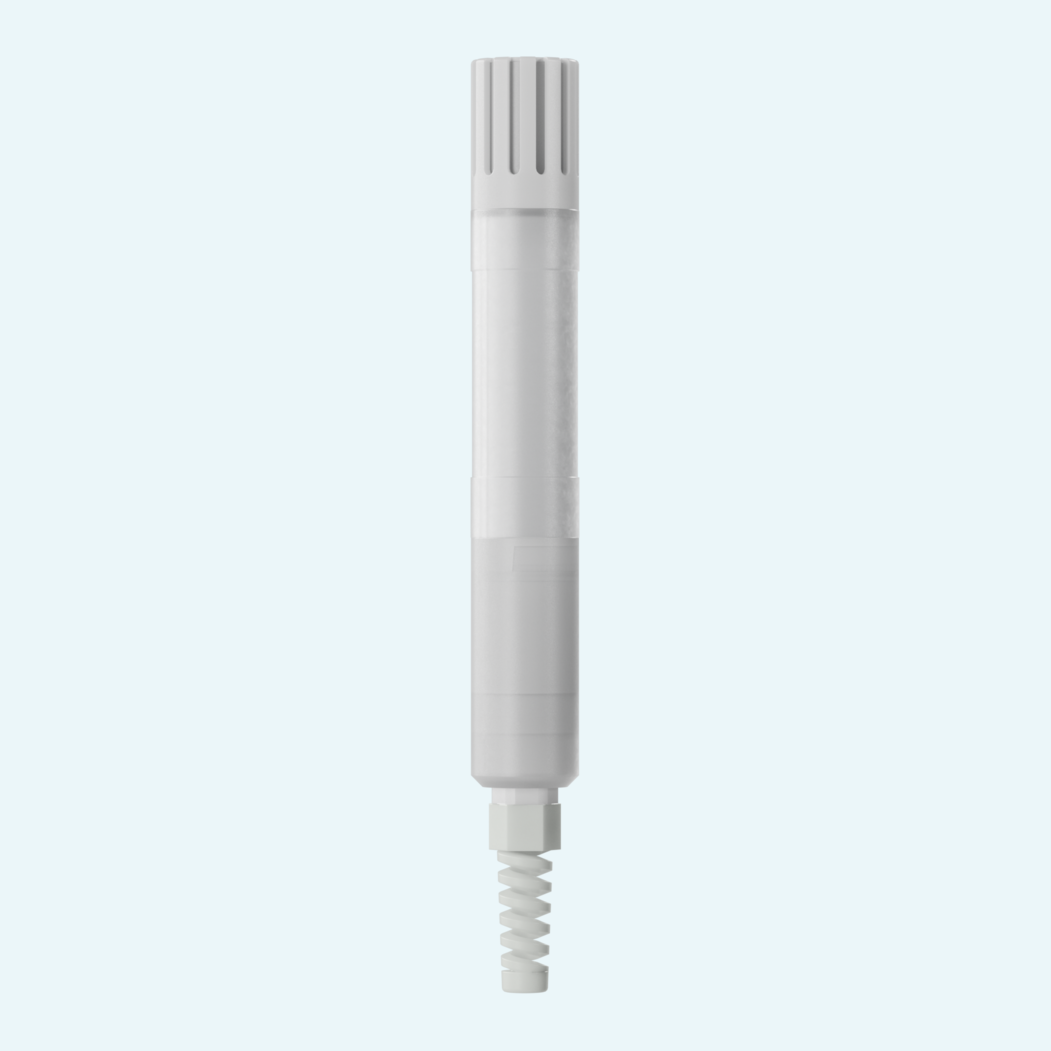

Die Sondenabmessungen betragen Ø 26 x 185 mm bei Schutzart IP65.
