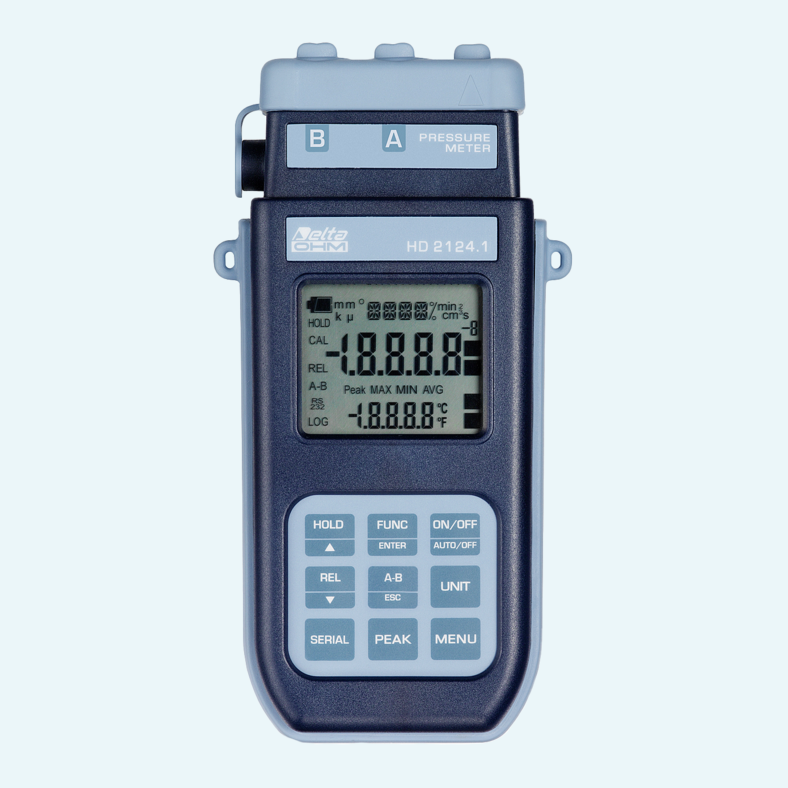

Druck- und Temperaturprüfungen erfordern oft zwei Eingänge, insbesondere beim Vergleich zweier Punkte oder bei der Erfassung einer Differenz. Das HD2124.1 / HD2124.2 misst Absolut-, Relativ- und Differenzdruck über PP471-Module mit TP704- und TP705-Sonden sowie Temperatur mit Pt100-SICRAM- oder direkten 4-Leiter-Pt100-Fühlern.
Die beiden Eingänge können für zwei Drucksonden, zwei Temperaturfühler oder eine Druck- und eine Temperatursonde genutzt werden. Die A-B-Berechnung zeigt die Differenz zwischen den beiden Eingangskanälen, während die Funktionen Max, Min und Avg sowie REL, HOLD und die Druckspitzenerfassung dem Anwender helfen, veränderliche Bedingungen direkt auf dem großen LCD-Display zu bewerten.
Zur Dokumentation speichert das HD2124.2 bis zu 32.000 Messwertpaare mit konfigurierbaren Intervallen von 1 s bis 1 h und übertragt die Daten anschließend per RS232C oder USB 2.0. Die Schutzart IP66, eine Batterieautonomie von 200 Stunden und die externe 12-Vdc-Versorgung ermöglichen einen zuverlässigen Einsatz als tragbares Gerät oder am Prüfstand.
Die Eingänge A und B akzeptieren PP471-Druckmodule oder Pt100-Temperaturfühler.
Das Gerät misst Pt100-Fühler mit SICRAM-Modul oder direkte 4-Leiter-Pt100-Fühler.
Das PP471-Modul dient als Schnittstelle zwischen dem Gerät und den Drucksonden TP704 oder TP705.
Das Gerät zeigt die Differenz zwischen den beiden Druckkanälen oder den beiden Temperaturkanälen an.
Während der Messung stehen die Funktionen Max, Min, Avg, REL und HOLD zur Verfügung.
Für Messungen mit PP471-Drucksonden steht die Erfassung von Druckspitzen zur Verfügung.
Das HD2124.2 zeichnet Daten auf und unterstützt die Übertragung per RS232C oder USB 2.0.
Messwerte können in Echtzeit über RS232C an einen PC oder tragbaren Drucker übertragen werden.
